Android UI设计系列之自定义ViewGroup打造通用的关闭键盘小控件ImeObserverLayout(9)

作者:佚名      Android开发编辑:admin      更新时间:2022-07-23

转载请注明出处:http://blog.csdn.net/llew2011/article/details/51598682
我们平时开发中总会遇见一些奇葩的需求,为了实现这些需求我们往往绞尽脑汁有时候还茶不思饭不香的,有点夸张了(*^__^*)……我印象最深的一个需求是在一段文字中对部分词语进行加粗显示。当时费了不少劲,不过还好,这个问题最终解决了,有兴趣的童靴可以看一下:Android UI设计之<六>使用HTML标签,实现在TextView中对部分文字进行加粗显示。
之前产品那边提了这样的需求:用户输入完信息后要求点击非输入框时要把软键盘隐藏。当时看到这个需求觉得没啥难度也比较实际,于是晕晕乎乎的就实现了,可后来产品那边说了只要有输入框的页面全都要按照这个逻辑来,美其名曰用户体验……当时项目中带有输入框的页面不少,如果每个页面都写一遍逻辑,这就严重违背了《重构,改善既有代码的设计》这本书中的说的事不过三原则(事不过三原则说的是如果同样的逻辑代码如果写过三遍以上,就要考虑重构)。于是当时花了点时间搞了个通用的轻量级的关闭键盘的小控件ImeObserverLayout,也是我们今天要讲的主角。
开始讲解代码之前我们先看一下Activity的层级图,学习一下Activity启动之后在屏幕上的视图结构是怎样的,要想清楚Activity的显示层级视图最方便的方式是借助Google给我们提供的工具hierarchyviewer(该工具位于sdk的tools文件夹下)。hierarchyviewer不仅可以把当前正在运行的APP的界面视图层级显示出来,而且还可以通过视图层级优化我们的布局结构。
为了使用hierarchyviewer工具查看当前APP的层级结构,我们先做个简单测试,定义布局文件activity_mian.xml,代码如下:

<FrameLayout xmlns:android="http://schemas.android.com/apk/res/android"
  xmlns:tools="http://schemas.android.com/tools"
  android:layout_width="match_parent"
  android:layout_height="match_parent" >

  <TextView
    android:layout_width="wrap_content"
    android:layout_height="wrap_content"
    android:layout_gravity="center"
    android:text="测试层级视图" />

</FrameLayout>

布局文件非常简单,根节点为FrameLayout,中间嵌套了一个TextView,并让TextView居中显示。然后定义MainActivity,代码如下:

public class MainActivity extends Activity {

 @Override
 protected void onCreate(Bundle savedInstanceState) {
 super.onCreate(savedInstanceState);
 setContentView(R.layout.activity_main);
 }
}


代码很简单,运行效果图如下所示:

        运行程序之后我们到sdk的tools文件夹下找到hierarchyviewer,双击即可打开,运行之后截图如下:


        hierarchyviewer打开之后,该工具会列出当前手机可以进行视图层级展示的所有程序,当前正在运行的程序会在列表中以加粗加黑的形式展示。找到我们的程序,双击打开,如下图所示:


上图就是我们当前MainActivity运行时的布局结构,左下侧就是结构图,右侧分别是缩略图和对应的展示位置图,这里不再对工具的具体使用做讲解,有兴趣的童靴可以自行查阅。根据结构图可以发现,当前Activity的根视图是PhoneWindow类下的DercorView,它包含了一个LinearLayout子视图,而子视图LinearLayout下又包含了三个子视图,一个ViewStub和两个FragmeLayout,第一个视图ViewSub显示状态栏部分,第二个视图FrameLayout中包含一个TextView,这是用来显示标题的,对于第三个视图FrameLayout,其id是content,这就是我们在Activity中调用setContentView()方法为当前Activity设置所显示的View视图的直接父视图。

了解了Activity的层级结构后,可以考虑从层级结构入手实现通用的关闭键盘小控件。我们知道在Android体系中事件是层层传递的,也就是说事件首先传递给根视图DecorView,然后依次往下传递并最终传到目标视图。如果在根视图DecorView和其子视图LinearLayout中间添加一个我们自定义的ViewGroup,那我们就可以在自定义的ViewGroup中对事件进行拦截从而判断是否关闭软键盘。

 既然要在DecorView和其子视图LinearLayout中间添加一个自定义的ViewGroup就要首先得到DecorView,从上边Activity的结构图我们知道调用Activity的setContentView()给Activity设置Content时最终都是添加到id为content的FrameLayout下,所以可以根据id得到此FrameLayout,然后依次循环往上找parent,直到找到一个没有parent的View,那这个View就是DecorView。这种方法可行但不是推荐的做法,Google工程师在构造Activity的时候给Activity添加了一个getWindow()方法,该方法返回一个代表窗口的Window对象,该Window类是抽象类,其有一个方法getDecorView(),看过FrameWork源码的童靴应该清楚该方法返回的就是根视图DecorView,所以我们采用这种方式。

现在可以获取到根视图DecorView了,接下来就是考虑我们的ViewGroup应具备的功能了。首先要实现点击输入框EditText之外的区域关闭软键盘就要知道当前布局中有哪些EditText,因此自定义的ViewGroup中要有一个集合,该集合用来保存当前布局文件中的所有的输入框EditText;其次在什么时机查找并保存当前布局中的所有输入框EditText,又在什么时机清空保存的输入框EditText;再次当手指点击屏幕时可以获取到点击的XY坐标,根据点击坐标判断点击位置是否落在输入框EditText中从而决定是否关闭软键盘。

带着以上问题开始实现我们的ViewGroup,代码如下:

public class ImeObserverLayout extends FrameLayout {

 private List<EditText> mEditTexts;

 public ImeObserverLayout(Context context) {
 super(context);
 }

 public ImeObserverLayout(Context context, AttributeSet attrs) {
 super(context, attrs);
 }

 public ImeObserverLayout(Context context, AttributeSet attrs, int defStyleAttr) {
 super(context, attrs, defStyleAttr);
 }

 @SuppressLint("NewApi")
 public ImeObserverLayout(Context context, AttributeSet attrs, int defStyleAttr, int defStyleRes) {
 super(context, attrs, defStyleAttr, defStyleRes);
 }

 @Override
 protected void onAttachedToWindow() {
 super.onAttachedToWindow();
 collectEditText(this);
 }

 @Override
 protected void onDetachedFromWindow() {
 clearEditText();
 super.onDetachedFromWindow();
 }

 @Override
 public boolean onInterceptTouchEvent(MotionEvent ev) {
 if(MotionEvent.ACTION_DOWN == ev.getAction() && shouldHideSoftInput(ev)) {
  hideSoftInput();
 }
 return super.onInterceptTouchEvent(ev);
 }

 private void collectEditText(View child) {
 if(null == mEditTexts) {
  mEditTexts = new ArrayList<EditText>();
 }
 if(child instanceof ViewGroup) {
  final ViewGroup parent = (ViewGroup) child;
  final int childCount = parent.getChildCount();
  for(int i = 0; i < childCount; i++) {
  View childView = parent.getChildAt(i);
  collectEditText(childView);
  }
 } else if(child instanceof EditText) {
  final EditText editText = (EditText) child;
  if(!mEditTexts.contains(editText)) {
  mEditTexts.add(editText);
  }
 }
 }

 private void clearEditText() {
 if(null != mEditTexts) {
  mEditTexts.clear();
  mEditTexts = null;
 }
 }

 private void hideSoftInput() {
 final Context context = getContext().getApplicationContext();
 InputMethodManager imm = (InputMethodManager) context.getSystemService(Context.INPUT_METHOD_SERVICE);
 imm.hideSoftInputFromWindow(getWindowToken(), 0);
 }

 private boolean shouldHideSoftInput(MotionEvent ev) {
 if(null == mEditTexts || mEditTexts.isEmpty()) {
  return false;
 }
 final int x = (int) ev.getX();
 final int y = (int) ev.getY();
 Rect r = new Rect();
 for(EditText editText : mEditTexts) {
  editText.getGlobalVisibleRect(r);
  if(r.contains(x, y)) {
  return false;
  }
 }
 return true;
 }
}

ImeObserverLayout继承了FrameLayout并定义了属性mEditTexts,mEditTexts用来保存当前页面中的所有输入框EditText。查找所有输入框EditText的时机我们选定了onAttachedToWindow()方法,当该View被添加到窗口上后次方法会被调用,所以ImeObserverLayout重写了onAttachedToWindow()方法并在该方法中调用了collectEditText()方法,我们看一下该方法:

private void collectEditText(View child) {
 if(null == mEditTexts) {
 mEditTexts = new ArrayList<EditText>();
 }
 if(child instanceof ViewGroup) {
 final ViewGroup parent = (ViewGroup) child;
 final int childCount = parent.getChildCount();
 for(int i = 0; i < childCount; i++) {
  View childView = parent.getChildAt(i);
  collectEditText(childView);
 }
 } else if(child instanceof EditText) {
 final EditText editText = (EditText) child;
 if(!mEditTexts.contains(editText)) {
  mEditTexts.add(editText);
 }
 }
}

collectEditText()方法首先对mEditTexts做了非空校验,接着判断传递进来的View是否是ViewGroup类型,如果是ViewGroup类型就循环其每一个子View并递归调用collectEditText()方法;如果传递进来的是EditText类型,就判断当前集合中是否已经保存了该EditText,如果没有保存就添加。
保存完输入框EditText之后还要考虑清空的问题,避免发生内存泄漏。所以ImeObserverLayout又重写了onDetachedFromWindow()方法,然后调用了clearEditText()方法清空所有的EditText。

private void clearEditText() {
 if(null != mEditTexts) {
 mEditTexts.clear();
 mEditTexts = null;
 }
}

保存了EditText之后就是判断隐藏软键盘的逻辑了,为了得到点击坐标,重写了onInterceptTouchEvent()方法,如下所示:

 private void clearEditText() {
 if(null != mEditTexts) {
 mEditTexts.clear();
 mEditTexts = null;
 }
}

在onInterceptTouchEvent()方法中先对事件做了判断,如果是DOWN事件并且shouldHideSoftInput()返回true就调用hideSoftInput()方法隐藏软键盘,我们看一下shouldHideSoftInput()方法,代码如下:

private boolean shouldHideSoftInput(MotionEvent ev) {
 if(null == mEditTexts || mEditTexts.isEmpty()) {
 return false;
 }
 final int x = (int) ev.getX();
 final int y = (int) ev.getY();
 Rect r = new Rect();
 for(EditText editText : mEditTexts) {
 editText.getGlobalVisibleRect(r);
 if(r.contains(x, y)) {
  return false;
 }
 }
 return true;
}

shouldHideSoftInput()方法首先判断mEditTexts是否为null或者是否保存有EditText,如果为null或者是空的直接返回false就表示不需要关闭软键盘,否则循环遍历所有的EditText,根据点击的XY坐标判断点击位置是否在EditText区域内,如果点击坐标在EditText的区域内直接返回false,否则返回true。
现在我们自定义的ImeObserverLayout准备就绪,接下来就是需要把ImeObserverLayout添加到DecorView和其子视图LinearLayout之间了,为了更方便的使用此控件,我们需要实现添加的逻辑。
添加逻辑要借助Activity来获取根视图DecorView,所以要把当前Activity传递进来,完整代码如下所示:

 public final class ImeObserver {

 private ImeObserver() {
 }

 public static void observer(final Activity activity) {
 if (null == activity) {
  return;
 }
 final View root = activity.getWindow().getDecorView();
 if (root instanceof ViewGroup) {
  final ViewGroup decorView = (ViewGroup) root;
  if (decorView.getChildCount() > 0) {
  final View child = decorView.getChildAt(0);
  decorView.removeAllViews();
  LayoutParams params = child.getLayoutParams();
  ImeObserverLayout observerLayout = new ImeObserverLayout(activity.getApplicationContext());
  observerLayout.addView(child, params);
  LayoutParams lp = new LayoutParams(LayoutParams.MATCH_PARENT, LayoutParams.MATCH_PARENT);
  decorView.addView(observerLayout, lp);
  }
 }
 }

 private static class ImeObserverLayout extends FrameLayout {

 private List<EditText> mEditTexts;

 public ImeObserverLayout(Context context) {
  super(context);
 }

 public ImeObserverLayout(Context context, AttributeSet attrs) {
  super(context, attrs);
 }

 public ImeObserverLayout(Context context, AttributeSet attrs, int defStyleAttr) {
  super(context, attrs, defStyleAttr);
 }

 @SuppressLint("NewApi")
 public ImeObserverLayout(Context context, AttributeSet attrs, int defStyleAttr, int defStyleRes) {
  super(context, attrs, defStyleAttr, defStyleRes);
 }

 @Override
 protected void onAttachedToWindow() {
  super.onAttachedToWindow();
  collectEditText(this);
 }

 @Override
 protected void onDetachedFromWindow() {
  clearEditText();
  super.onDetachedFromWindow();
 }

 @Override
 public boolean onInterceptTouchEvent(MotionEvent ev) {
  if (MotionEvent.ACTION_DOWN == ev.getAction() && shouldHideSoftInput(ev)) {
  hideSoftInput();
  }
  return super.onInterceptTouchEvent(ev);
 }

 private void collectEditText(View child) {
  if (null == mEditTexts) {
  mEditTexts = new ArrayList<EditText>();
  }
  if (child instanceof ViewGroup) {
  final ViewGroup parent = (ViewGroup) child;
  final int childCount = parent.getChildCount();
  for (int i = 0; i < childCount; i++) {
   View childView = parent.getChildAt(i);
   collectEditText(childView);
  }
  } else if (child instanceof EditText) {
  final EditText editText = (EditText) child;
  if (!mEditTexts.contains(editText)) {
   mEditTexts.add(editText);
  }
  }
 }

 private void clearEditText() {
  if (null != mEditTexts) {
  mEditTexts.clear();
  mEditTexts = null;
  }
 }

 private void hideSoftInput() {
  final Context context = getContext().getApplicationContext();
  InputMethodManager imm = (InputMethodManager) context.getSystemService(Context.INPUT_METHOD_SERVICE);
  imm.hideSoftInputFromWindow(getWindowToken(), 0);
 }

 private boolean shouldHideSoftInput(MotionEvent ev) {
  if (null == mEditTexts || mEditTexts.isEmpty()) {
  return false;
  }
  final int x = (int) ev.getX();
  final int y = (int) ev.getY();
  Rect r = new Rect();
  for (EditText editText : mEditTexts) {
  editText.getGlobalVisibleRect(r);
  if (r.contains(x, y)) {
   return false;
  }
  }
  return true;
 }
 }
}

我们把ImeObserverLayout以内部静态类的方式放入了ImeObserver中,并设置了ImeObserverLayout为private的,目的就是不让外界对其做操作等,然后给ImeObserver添加了一个静态方法observer(Activity activity),在该方法中把ImeObserverLayout添加进了根视图DecorView和其子视图LinearLayout中间。
 现在一切就绪,测试一下看看效果吧,修改MainActivity代码如下:

public class MainActivity extends Activity {

 @Override
 protected void onCreate(Bundle savedInstanceState) {
 super.onCreate(savedInstanceState);
 setContentView(R.layout.activity_ime);
 ImeObserver.observer(this);
 }
}

MainActivity的代码不需要改动,只是在setContentView()方法后添加了ImeObserver.observer(this)这一行代码就实现了关闭输入框的功能,是不是很轻量级并且集成很方便?(*^__^*) ……

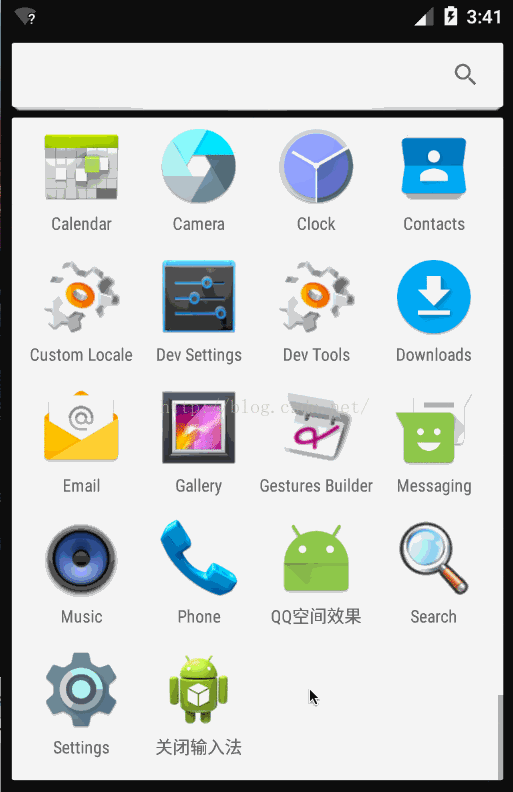

我们运行一下程序,效果如下:

恩,看效果感觉还不错,该控件本身并没有什么技术含量,就是要求对Activity的层级结构图比较熟悉,然后清楚事件传递机制,最后可以根据坐标来判断点击位置从而决定是否关闭软键盘。
好了,自定义ViewGroup,打造自己通用的关闭软键盘控件到这里就告一段落了,感谢收看……
