OC-29.自定义布局实现瀑布流

作者：佚名 IOS开发编辑：admin 更新时间：2022-07-23

概述

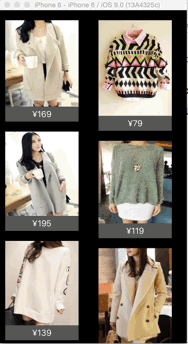

瀑布流是电商应用展示商品通常采用的一种方式，如图示例
瀑布流的实现方式，通常有以下几种
- 通过UITableView实现（不常用）
- 通过UIScrollView实现（工作量较大）
- 通过UICollectionView实现（通常采用的方式）

UICollectionView基础

UICollectionView与UITableView有很多相似的地方，如
- 都通过数据源提供数据
- 都通过代理执行相关的事件
- 都可以自定义cell，且涉及到cell的重用
- 都继承自UIScrollView，具有滚动效果
UICollectionView的特性
- 需要有一个UICollectionViewLayout类（通常是UICollectionViewFlowLayout类）或其子类对象，来决定cell的布局
- 可以实现UICollectionViewLayout的子类，来定制UICollectionView的滚动方向以及cell的布局
UICollectionViewLayout的子类UICollectionViewFlowLayout
- UICollectionViewFlowLayout即流水布局
- 流水布局UICollectionView的最常用的一种布局方式

自定义布局

自定义布局需要实现UICollectionViewLayout的子类

自定义布局常用方法

初始化布局

- (void)PRepareLayout
{
	//通常在该方法中完成布局的初始化操作
}

当尺寸改变时，是否更新布局

- (BOOL)shouldInvalidateLayoutForBoundsChange:(CGRect)newBounds
{
	//默认返回YES
}

布局UICollectionView的元素

- (nullable NSArray<__kindof UICollectionViewLayoutAttributes *> *)layoutAttributesForElementsInRect:(CGRect)rect
{
	//该方法需要返回rect区域中所有元素布局属性的数组
}
- (nullable UICollectionViewLayoutAttributes *)layoutAttributesForItemAtIndexPath:(NSIndexPath *)indexPath
{
	//该方法返回indexPath位置的元素的布局属性
}

修改UICollectionView停止滚动是的偏移量

- (CGPoint)targetContentOffsetForProposedContentOffset:(CGPoint)proposedContentOffset withScrollingVelocity:(CGPoint)velocity
{
	//返回值是，UICollectionView最终停留的点
}

示例

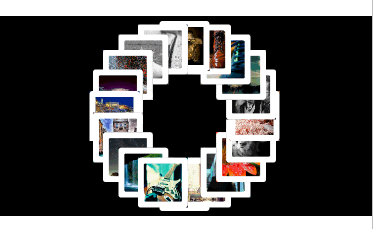

实现效果
实现思路
- 通过UICollectionView实现
- 自定义布局，即横向流水布局和圆形普通布局
- 通过UICollectionView的代理方法，当点击cell时，将其删除
- 通过监听UIView的触摸事件，当点解控制器的view时更改布局

实现步骤

自定横向流水布局

初始化布局

- (void)prepareLayout
{
    [super prepareLayout];
    //设置滚动方向
    self.scrollDirection = UICollectionViewScrollDirectionHorizontal;
    //设置内边距
    CGFloat inset = (self.collectionView.frame.size.width - self.itemSize.width) * 0.5;
    self.sectionInset = UIEdgeInsetsMake(0, inset, 0, inset);
}

指定当尺寸改变时，更新布局

- (BOOL)shouldInvalidateLayoutForBoundsChange:(CGRect)newBounds
{
    return YES;
}

设置所有元素的布局属性

- (nullable NSArray<UICollectionViewLayoutAttributes *> *)layoutAttributesForElementsInRect:(CGRect)rect
{
    //获取rect区域中所有元素的布局属性
    NSArray *array = [super layoutAttributesForElementsInRect:rect];

    //获取UICollectionView的中点，以contentView的左上角为原点
    CGFloat centerX = self.collectionView.contentOffset.x + self.collectionView.frame.size.width * 0.5;

    //重置rect区域中所有元素的布局属性，即基于他们距离UICollectionView的中点的剧烈，改变其大小
    for (UICollectionViewLayoutAttributes *attribute in array)
    {
        //获取距离中点的距离
        CGFloat delta = ABS(attribute.center.x - centerX);
        //计算缩放比例
        CGFloat scale = 1 - delta / self.collectionView.bounds.size.width;
        //设置布局属性
        attribute.transform = CGAffineTransformMakeScale(scale, scale);
    }

    //返回所有元素的布局属性
    return [array copy];
}

设置UICollectionView停止滚动是的偏移量，使其为与中心点

- (CGPoint)targetContentOffsetForProposedContentOffset:(CGPoint)proposedContentOffset withScrollingVelocity:(CGPoint)velocity
{
    //计算最终显示的矩形框
    CGRect rect;
    rect.origin.x = proposedContentOffset.x;
    rect.origin.y = 0;
    rect.size = self.collectionView.frame.size;

    //获取最终显示在矩形框中的元素的布局属性
    NSArray *array = [super layoutAttributesForElementsInRect:rect];

    //获取UICollectionView的中点，以contentView的左上角为原点
    CGFloat centerX = proposedContentOffset.x + self.collectionView.frame.size.width * 0.5;

    //获取所有元素到中点的最短距离
    CGFloat minDelta = MAXFLOAT;
    for (UICollectionViewLayoutAttributes *attribute in array)
    {
        CGFloat delta = attribute.center.x - centerX;
        if (ABS(minDelta) > ABS(delta))
        {
            minDelta = delta;
        }
    }

    //改变UICollectionView的偏移量
    proposedContentOffset.x += minDelta;
    return proposedContentOffset;
}

自定义圆形普通布局

定义成员属性，保存所有的布局属性

@property (nonatomic, strong) NSMutableArray *attrsArray;

懒加载，初始化attrsArray

- (NSMutableArray *)attrsArray
{
    if (_attrsArray == nil)
    {
        _attrsArray = [NSMutableArray array];
    }
    return _attrsArray;
}

初始化布局

- (void)prepareLayout
{
    [super prepareLayout];

    //移除所有旧的布局属性
    [self.attrsArray removeAllObjects];

    //获取元素的个数
    NSInteger count = [self.collectionView numberOfItemsInSection:0];
    //布局所有的元素
    for (NSInteger i = 0; i<count; i++)
    {
        NSIndexPath *indexPath = [NSIndexPath indexPathForItem:i inSection:0];
        //设置并获取indexPath位置元素的布局属性
        UICollectionViewLayoutAttributes *attrs = [self layoutAttributesForItemAtIndexPath:indexPath];
        //将indexPath位置元素的布局属性添加到所有布局属性数组中
        [self.attrsArray addObject:attrs];
    }
}

布局indexPath位置的元素

- (nullable UICollectionViewLayoutAttributes *)layoutAttributesForItemAtIndexPath:(nonnull NSIndexPath *)indexPath
{
    //获取元素的个数
    NSInteger count = [self.collectionView numberOfItemsInSection:0];

    /**设置圆心布局*/
    //设置圆形的半径
    CGFloat radius = 70;
    //圆心的位置
    CGFloat oX = self.collectionView.frame.size.width * 0.5;
    CGFloat oY = self.collectionView.frame.size.height * 0.5;
    //获取indexPath位置的元素的布局属性
    UICollectionViewLayoutAttributes *attrs = [UICollectionViewLayoutAttributes layoutAttributesForCellWithIndexPath:indexPath];
    //设置尺寸
    attrs.size = CGSizeMake(50, 50);
    //设置位置
    if (count == 1)
    {
        attrs.center = CGPointMake(oX, oY);
    }
    else
    {
        CGFloat angle = (2 * M_PI / count) * indexPath.item;
        CGFloat centerX = oX + radius * sin(angle);
        CGFloat centerY = oY + radius * cos(angle);
        attrs.center = CGPointMake(centerX, centerY);
    }
    //返回indexPath位置元素的布局属性
    return attrs;
}

布局指定区域内所有的元素

- (nullable NSArray<UICollectionViewLayoutAttributes *> *)layoutAttributesForElementsInRect:(CGRect)rect
{
    //返回所有元素的布局属性
    return self.attrsArray;
}

通过xib自定义ce ll

设置成员属性，保存cell内部的图片

/**图片名字*/
@property (nonatomic, copy) NSString *imageName;

初始化cell

- (void)awakeFromNib
{
    //通过Layer设置边框
    self.imageView.layer.borderColor = [UIColor whiteColor].CGColor;
    self.imageView.layer.borderWidth = 6;
    self.imageView.layer.cornerRadius = 3;
}

设置cell内imageView的image属性

- (void)setImageName:(NSString *)imageName
{
    _imageName = [imageName copy];
    self.imageView.image = [UIImage imageNamed:imageName];
}

加载图片资源

通过成员属性，保存所有的图片名

/**所有的图片*/
@property (nonatomic, strong) NSMutableArray *imageNames;

懒加载，初始化图片名数组

- (NSMutableArray *)imageNames
{
    if (_imageNames == nil)
    {
        NSMutableArray *imageNames = [NSMutableArray array];
        for (NSInteger i = 0; i<20; i++)
        {
            NSString *imageName = [NSString stringWithFormat:@"%zd", i + 1];
            [imageNames addObject:imageName];
        }
        _imageNames = imageNames;
    }
    return _imageNames;
}

创建UICollectionView

通过成员属性保存UICollectionView对象，以便更改布局
```
@property (nonatomic, weak) UICollectionView *collectionView;
```

创建并设置collectionView

- (void)setupCollectionView
{
    //设置frame
    CGFloat collectionViewW = self.view.bounds.size.width;
    CGFloat collectionViewH = 200;
    CGRect frame = CGRectMake(0, 150, collectionViewW, collectionViewH);

    //创建布局
    LYPCircleLayout *layout = [[LYPCircleLayout alloc] init];

    //创建collectionView
    UICollectionView *collectionView = [[UICollectionView alloc] initWithFrame:frame collectionViewLayout:layout];
    self.collectionView = collectionView;

    //设置collectionView的数据源和代理
    collectionView.dataSource = self;
    collectionView.delegate = self;

    //添加collectionView到控制器的view中
    [self.view addSubview:collectionView];
}

实现UICollectionView的数据源方法

注册cell

/**设置重用表示*/
static NSString *const ID = @"photo";
- (void)viewDidLoad
{
    [super viewDidLoad];

    [self setupCollectionView];

    //注册cell
    [self.collectionView registerNib:[UINib nibWithNibName:NSStringFromClass([LYPPhotoCell class]) bundle:nil] forCellWithReuseIdentifier:ID];
}

设置元素的个数

- (NSInteger)collectionView:(nonnull UICollectionView *)collectionView numberOfItemsInSection:(NSInteger)section
{
    return self.imageNames.count;
}

设置每个元素的属性

- (UICollectionViewCell *)collectionView:(nonnull UICollectionView *)collectionView cellForItemAtIndexPath:(nonnull NSIndexPath *)indexPath
{
    //根据重用标示从缓存池中取出cell，若缓存池中没有，则自动创建
    LYPPhotoCell *cell = [collectionView dequeueReusableCellWithReuseIdentifier:ID forIndexPath:indexPath];
    //设置cell的imageName属性
    cell.imageName = self.imageNames[indexPath.item];

    //返回cell
    return cell;
}

实现UICollectionView的代理方法，实现点击某个元素将其删除功能

- (void)collectionView:(nonnull UICollectionView *)collectionView didSelectItemAtIndexPath:(nonnull NSIndexPath *)indexPath
{
	//将图片名从数组中移除
    [self.imageNames removeObjectAtIndex:indexPath.item];
    //删除collectionView中的indexPath位置的元素
    [self.collectionView deleteItemsAtIndexPaths:@[indexPath]];
}

监听控制器view的点击，更换布局

- (void)touchesBegan:(nonnull NSSet<UITouch *> *)touches withEvent:(nullable UIEvent *)event
{
	//判断当前布局的种类
    if ([self.collectionView.collectionViewLayout isKindOfClass:[LYPLineLayout class]])
    {
    	//流水布局，切换至圆形布局
        [self.collectionView setCollectionViewLayout:[[LYPCircleLayout alloc] init] animated:YES];
    } else
    {
    	//圆形布局，切换至流水布局
        LYPLineLayout *layout = [[LYPLineLayout alloc] init];
        //设置元素的尺寸，若不设置，将使用自动计算尺寸
        layout.itemSize = CGSizeMake(130, 130);
        [self.collectionView setCollectionViewLayout:layout animated:YES];
    }
}
