2014年6月26日的I/O 2014开发者大会上谷歌正式推出了Android L，它带来了全新的设计语言Material Design，新的API也提供了这个类VectorDrawable 。也就是android支持SVG类型的资源也就是矢量图。想到矢量图，自然就会想到位图，何为矢量图，何为位图？先来说说位图吧，我们经常用的png，jpg就是位图了，他是由一个单元一个单元的像素组成的。当小icon遇到大屏幕手机的时候，icon如果被撑开那就是马赛克一样啦。这可不是我们想要的。而矢量图正式和它相反。矢量图是由点，线，矩形，圆，弧线等组成的，它不会失真，而且减小文件的存储空间。学会了，一些简单的icon，我们自己来画，而且更美观，符合Material Design设计，何乐而不为。

概念

说了那么多，还是来看看官网怎么描述的：

在xml定义<vector>标签画出自己的矢量图。

就是这样简单的一句话。

用法

<vector> 包含很多元素来帮助我们画出自己的矢量图，下面，我们就来写两个个例子来使用它们。这里就直接拿官网的例子来学习了。

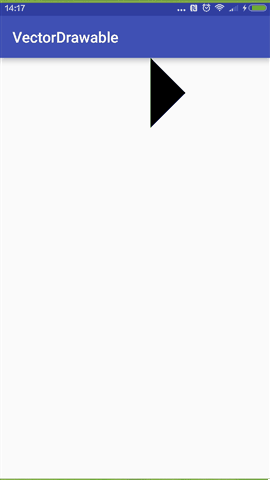

1. 画一个三角形，如下图。

我们先来定义下vectordrawable.xml ：

 <vector xmlns:android="http://schemas.android.com/apk/res/android"
   android:height="64dp"
   android:width="64dp"
   android:viewportHeight="600"
   android:viewportWidth="600" >
   <group
     android:name="rotationGroup"
     android:pivotX="300.0"
     android:pivotY="300.0"
     android:rotation="45.0" >
     <path
       android:name="v"
       android:fillColor="#000000"
       android:pathData="M300,70 l 0,-70 70,70 0,0 -70,70z" />
   </group>
 </vector>

基本结构就是这样，我们可以看到他有两个宽高度描述， android:height和android:height支持所有的尺寸单元，一般我们用dp，它指的是矢量图的宽高大小。android:viewportWidth和 android:viewportHeight可以理解为在64dp里面取600个点做为坐标来绘制下面的图形。然后我们可以看到<group>标签，它主要是为下面path绘制的整体部分进行一些操作，比如这里的以轴心（300,300）对它逆时针偏移45度，或者可以通过<group>标签name属性来对它进行动画操作等等。android:pivotX和android:pivotY指的就是轴心x，y轴。有了外面的整体结构，接下来就是通过<path> 标签进行整体的绘制命令。首先是path的名字，有了这个名字我们就可以指向哪个path动画。android:fillColor指的是封闭图形块具体的颜色。然后android:pathData指的就是一些绘制命令。结合下面图来学习绘制命令：

大写绝对小写相对参数加逗号，和canvas绘制差不多。解释下最后一个A， rx和ry指的是以（x，y）为轴心的x轴和y轴的半径，x-rotation指的是x轴旋转角度，large-arc-flag 为0时表示取小弧度，1时取大弧度，sweep-flag 0取逆时针方向，1取顺时针方向 。结合下面图来理解

这里以large-arc-flag=0，sweep-flag=0来写一个path看看真正效果： 代码如下：

 <path
      android:name="v"
      android:strokeColor="#000000"
      android:strokeWidth="2"
      android:pathData="A 10 10 0 0 0 100 200"
      />

产生的效果图：

是和上面说的一样吧！

2. 画一个心型，如下图。

代码如下：

<?xml version="1.0" encoding="utf-8"?>
<vector xmlns:android="http://schemas.android.com/apk/res/android"
  android:height="256dp"
  android:width="256dp"
  android:viewportWidth="32"
  android:viewportHeight="32">
  <!-- draw a path -->
<path android:fillColor="#8fff"
  android:pathData="M20.5,9.5
            c-1.955,0,-3.83,1.268,-4.5,3
            c-0.67,-1.732,-2.547,-3,-4.5,-3
            C8.957,9.5,7,11.432,7,14
            c0,3.53,3.793,6.257,9,11.5
            c5.207,-5.242,9,-7.97,9,-11.5
            C25,11.432,23.043,9.5,20.5,9.5z" />
</vector>

和上面类似，主要是android:pathData改变了。从（20.5,9.5）开始，然后就是后面画贝塞尔曲线，相对起点水平左移1.955，垂直不移动确定一个点，然后相对起点水平左移动-3.83，垂直往下移动1.268确定一个点，再相对起点水平左移4.5，垂直往下移动3确定一个点，通过这三个点画贝塞尔曲线，往下的类似原理。

ps： 一些简单的命令我们是知道了，那么svg这么多命令，android里面这么多icon，总不能让自己画吧，我们怎么去学习这些命令，去画这些icon呢。还好学习命令我们可以用android:path规则 ，画icon的pathData数据 。这样我们就可以画出自己想要的数据来了。

怎么用在ImageView的背景上面呢？很简单，来看下面的代码：

activity_main.xml

<?xml version="1.0" encoding="utf-8"?>
<LinearLayout xmlns:android="http://schemas.android.com/apk/res/android"
  android:layout_width="match_parent"
  android:layout_height="match_parent"
  xmlns:app="http://schemas.android.com/apk/res-auto">
  <ImageView
    android:layout_width="wrap_content"
    android:layout_height="wrap_content"
    app:srcCompat="@drawable/vectordrawable" />
</LinearLayout>

这样效果是不是可以看到了呢，运行下，效果如上面心型，然后试着去改下他的大小，其实他不会变形的。

矢量图动画AnimatedVectorDrawable

我们还是以官网demo来测试。

新建一个xml文件vector_drawable.xml，放在drawable里面，代码如下：

<vector xmlns:android="http://schemas.android.com/apk/res/android"
  android:height="64dp"
  android:width="64dp"
  android:viewportHeight="600"
  android:viewportWidth="600" >
  <group
    android:name="rotationGroup"
    android:pivotX="300.0"
    android:pivotY="300.0"
    android:rotation="45.0" >
    <path
      android:name="v"
      android:fillColor="#000000"
      android:pathData="M300,70 l 0,-70 70,70 0,0 -70,70z" />
  </group>
</vector>

然后新建一个xml文件vector_drawable_anim.xml,由于AnimatedVectorDrawable在support:appcompat-v7:23.3兼容到android L（5.0）以上。所以我们放置在drawable-v21文件夹下，代码如下：

<animated-vector xmlns:android="http://schemas.android.com/apk/res/android"
  android:drawable="@drawable/vector_drawable" >
  <target
    android:name="rotationGroup"
    android:animation="@anim/rotation" />
  <target
    android:name="v"
    android:animation="@anim/path_morph" />
</animated-vector>

这里我们需要指定一个android:drawable,指向vector_drawable_anim.xml文件，然后根据group的name或者path的name进行动画设置。指定的动画分别为rotation和path_morph

新建rotation和path_morph两个动画放置在anim文件夹下，代码如下：
rotation.xml

<?xml version="1.0" encoding="utf-8"?>
<set xmlns:android="http://schemas.android.com/apk/res/android">
  <objectAnimator
    android:duration="6000"
    android:propertyName="rotation"
    android:valueFrom="0"
    android:valueTo="360" />
</set>

path_morph.xml

<?xml version="1.0" encoding="utf-8"?>
<set xmlns:android="http://schemas.android.com/apk/res/android">
    <objectAnimator
      android:duration="3000"
      android:propertyName="pathData"
      android:valueFrom="M300,70 l 0,-70 70,70 0,0  -70,70z"
      android:valueTo="M300,70 l 0,-70 70,0 0,140 -70,0 z"
      android:valueType="pathType"/>
</set>

然后是5.0以下activity_main.xml,放置在layout下:

<LinearLayout xmlns:android="http://schemas.android.com/apk/res/android"
  android:layout_width="match_parent"
  android:layout_height="match_parent"
  xmlns:app="http://schemas.android.com/apk/res-auto">
  <ImageView
    android:id="@+id/image_view"
    android:layout_width="400dp"
    android:layout_height="400dp"
    app:srcCompat="@drawable/vector_drawable"/>
</LinearLayout>

然后是5.0以上activity_main.xml，放置在layout-v21文件夹下:

<?xml version="1.0" encoding="utf-8"?>
<LinearLayout xmlns:android="http://schemas.android.com/apk/res/android"
  android:layout_width="match_parent"
  android:layout_height="match_parent"
  xmlns:app="http://schemas.android.com/apk/res-auto">
  <ImageView
    android:id="@+id/image_view"
    android:layout_width="400dp"
    android:layout_height="400dp"
    app:srcCompat="@drawable/vector_drawable_anim" />
</LinearLayout>

最后MainActivity添加代码：

 ImageView imageView = (ImageView) findViewById(R.id.image_view);
    Drawable drawable = imageView.getDrawable();
    //AnimatedVectorDrawableCompat实现了Animatable接口
    if (drawable instanceof Animatable){
      ((Animatable) drawable).start();
    }

然后我们运行在5.0以下是不带动画效果的。效果和上面三角形效果图一样，这里我们看下5.0以上的效果：

这样我们就实现了简单的动画。

参考文章：如何玩转Android矢量图VectorDrawable

源码下砸：VectorDrawable类自由填充色彩

以上就是本文的全部内容，希望对大家学习Android软件编程有所帮助
