Android中SurfaceView和view画出触摸轨迹

作者：佚名 Android开发编辑：admin 更新时间：2022-07-23

一、引言
         想实现一个空白的画板，上面可以画出手滑动的轨迹，就这么一个小需求。一般就来讲就两种实现方式，view或者surfaceview。下面看看两种是如何实现的。
二、实现原理
         先简单说一下实现原理：
       （1）用一张白色的Bitmap作为画板
       （2）用canvas在bitmap上画线
       （3）为了画出平滑的曲线，要用canvas的drawPath（Path，Paint）方法。
       （4）同时使用贝塞尔曲线来使曲线更加平滑
三、View实现
直接贴代码了：

package picturegame.view;

import android.annotation.SuppressLint;
import android.content.Context;
import android.graphics.Bitmap;
import android.graphics.BitmapFactory;
import android.graphics.Canvas;
import android.graphics.Color;
import android.graphics.Paint;
import android.graphics.Paint.Style;
import android.graphics.Path;
import android.util.AttributeSet;
import android.view.MotionEvent;
import android.view.View;

import com.winton.picturegame.R;

/**
* @ClassName: GameView
* @Description: TODO(这里用一句话描述这个类的作用)
* @author Winton [email protected]
* @date 2015年9月26日 上午8:54:37
*
*/
public class GameView extends View{

 private Paint paint = null; //

 private Bitmap originalBitmap = null;//原始图

 private Bitmap new1Bitmap = null;

 private Bitmap new2Bitmap = null;

 private float clickX =0;

 private float clickY=0;

 private float startX=0;

 private float startY=0;

 private boolean isMove = true;

 private boolean isClear = false;

 private int color =Color.RED;//默认画笔颜色

 private float strokeWidth =20f;//默认画笔宽度

 Path mPath;



 public GameView(Context context) {
  this(context,null);
  // TODO Auto-generated constructor stub
 }
 public GameView(Context context,AttributeSet atts) {
  this(context,atts,0);
  // TODO Auto-generated constructor stub
 }
 @SuppressWarnings("static-access")
 public GameView(Context context,AttributeSet atts,int defStyle) {
  super(context,atts,defStyle);
  // TODO Auto-generated constructor stub

  originalBitmap = BitmapFactory.decodeResource(getResources(), R.drawable.default_pic).copy(Bitmap.Config.ARGB_8888, true);//白色的画板
  new1Bitmap=originalBitmap.createBitmap(originalBitmap);
  mPath=new Path();
 }

 //清楚
 @SuppressWarnings("static-access")
 public void clear(){
  isClear =true;
  new2Bitmap=originalBitmap.createBitmap(originalBitmap);
  invalidate();//重置
 }

 public void setStrokeWidth(float width){
  this.strokeWidth=width;
  initPaint();
 }
 @Override
 protected void onDraw(Canvas canvas) {
  // TODO Auto-generated method stub
  super.onDraw(canvas);
  canvas.drawBitmap(writer(new1Bitmap),0,0, null);

 }

 @SuppressLint("ClickableViewAccessibility")
 @Override
 public boolean onTouchEvent(MotionEvent event) {
  // TODO Auto-generated method stub


  clickX =event.getX();

  clickY=event.getY();

  if(event.getAction()==MotionEvent.ACTION_DOWN){
   //手指点下屏幕时触发

   startX=clickX;
   startY=clickY;
   mPath.reset();
   mPath.moveTo(clickX, clickY);

//   isMove =false;
//   invalidate();
//   return true;
  }
  else if(event.getAction()==MotionEvent.ACTION_MOVE){
   //手指移动时触发
   float dx=Math.abs(clickX-startX);
   float dy=Math.abs(clickY-startY);
//   if(dx>=3||dy>=3){
    //设置贝塞尔曲线的操作点为起点和终点的一半
    float cX = (clickX + startX) / 2;
    float cY = (clickY + startY) / 2;
    mPath.quadTo(startX,startY, cX, cY);

    startX=clickX;
    startY=clickY;

//   }
//   isMove =true;
//   invalidate();
//   return true;
  }


  invalidate();
  return true;
 }


 /**
 * @Title: writer
 * @Description: TODO(这里用一句话描述这个方法的作用)
 * @param @param pic
 * @param @return 设定文件
 * @return Bitmap 返回类型
 * @throws
 */
 public Bitmap writer(Bitmap pic){
  initPaint();

  Canvas canvas =null;
  if(isClear){
   canvas=new Canvas(new2Bitmap);
  }else{
   canvas=new Canvas(pic);
  }

   //canvas.drawLine(startX, startY, clickX, clickY, paint);//画线
   canvas.drawPath(mPath, paint);
  if(isClear){
   return new2Bitmap;
  }
  return pic;
 }

 private void initPaint(){

  paint = new Paint();//初始化画笔

  paint.setStyle(Style.STROKE);//设置为画线

  paint.setAntiAlias(true);//设置画笔抗锯齿

  paint.setColor(color);//设置画笔颜色

  paint.setStrokeWidth(strokeWidth);//设置画笔宽度
 }


 /**
 * @Title: setColor
 * @Description: TODO(设置画笔颜色)
 * @param @param color 设定文件
 * @return void 返回类型
 * @throws
 */
 public void setColor(int color){

  this.color=color;
  initPaint();
 }

 public Bitmap getPaint(){
  return new1Bitmap;
 }
}

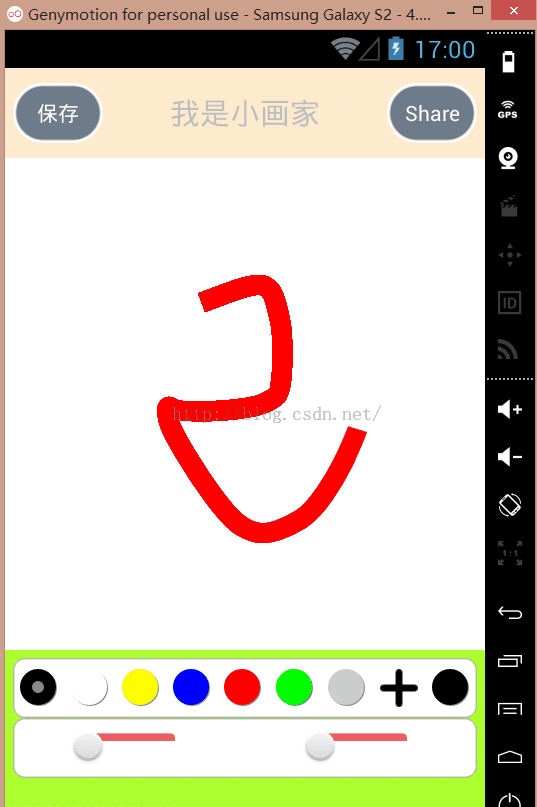

看一下效果：

基本满足需求
三、surfaceView实现

package picturegame.view;

import android.content.Context;
import android.graphics.Bitmap;
import android.graphics.BitmapFactory;
import android.graphics.Canvas;
import android.graphics.Paint;
import android.graphics.Paint.Style;
import android.graphics.Path;
import android.util.AttributeSet;
import android.view.MotionEvent;
import android.view.SurfaceHolder;
import android.view.SurfaceHolder.Callback;
import android.view.SurfaceView;

import com.winton.picturegame.R;

public class GameViewSurface extends SurfaceView implements Callback,Runnable{


 /** 控制游戏更新循环 **/
 boolean mRunning = false;

 /**控制游戏循环**/
 boolean mIsRunning = false;

 /**每50帧刷新一次屏幕**/
 public static final int TIME_IN_FRAME = 50;

 private int paintColor=android.graphics.Color.WHITE;//默认画笔颜色为黑色

 private float paintWidth=2f;//默认画笔宽度

 private Style paintStyle=Style.STROKE;//默认画笔风格

 private int paintAlph=255;//默认不透明

 private Path mPath;//轨迹

 private Paint mPaint;//画笔

 private float startX=0.0f;//初始x

 private float startY=0.0f;//初始Y

 private SurfaceHolder surfaceHolder;

 public Canvas mCanvas;

 public boolean first=true;

 Bitmap bg;

 public GameViewSurface(Context context){
  this(context,null);
 }
 public GameViewSurface(Context context,AttributeSet attrs){
  this(context,attrs,0);
 }
 public GameViewSurface(Context context, AttributeSet attrs, int defStyle) {
  super(context, attrs, defStyle);
  // TODO Auto-generated constructor stub
  this.setFocusable(true);//设置当前view拥有触摸事件

  surfaceHolder=getHolder();
  surfaceHolder.addCallback(this);

  mPath=new Path();
  initPaint();

  bg = BitmapFactory.decodeResource(getResources(), R.drawable.default_pic).copy(Bitmap.Config.ARGB_8888, true);//白色的画板
 }
 /**
 * @Title: initPaint
 * @Description: TODO(初始化画笔)
 * @param  设定文件
 * @return void 返回类型
 * @throws
 */
 private void initPaint(){
  mPaint=new Paint();
  mPaint.setAntiAlias(true);//消除锯齿
  mPaint.setColor(paintColor);//画笔颜色
  mPaint.setAlpha(paintAlph);//画笔透明度
  mPaint.setStyle(paintStyle);//设置画笔风格
  mPaint.setStrokeWidth(paintWidth);//设置画笔宽度
 }

 public void doDraw(){
  mCanvas=surfaceHolder.lockCanvas();
  mCanvas.drawPath(mPath, mPaint);//绘制
  surfaceHolder.unlockCanvasAndPost(mCanvas);
 }
 @Override
 public boolean onTouchEvent(MotionEvent event) {
  // TODO Auto-generated method stub

  switch (event.getAction()) {
  case MotionEvent.ACTION_DOWN:
   //手接触屏幕时触发
   doTouchDown(event);
   break;
  case MotionEvent.ACTION_MOVE:
   //手滑动时触发
   doTouchMove(event);
   break;

  case MotionEvent.ACTION_UP:
   //手抬起时触发

   break;


  default:
   break;
  }
  return true;
 }

 /**
 * @Title: doTouchDown
 * @Description: TODO(手触摸到屏幕时需要做的事情)
 * @param @param event 设定文件
 * @return void 返回类型
 * @throws
 */
 private void doTouchDown(MotionEvent event){

  float touchX=event.getX();
  float touchY=event.getY();
  startX=touchX;
  startY=touchY;
  mPath.reset();
  mPath.moveTo(touchX, touchY);
 }

 /**
 * @Title: doTouchMove
 * @Description: TODO(手在屏幕上滑动时要做的事情)
 * @param @param event 设定文件
 * @return void 返回类型
 * @throws
 */
 private void doTouchMove(MotionEvent event){

  float touchX=event.getX();
  float touchY=event.getY();

  float dx=Math.abs(touchX-startX);//移动的距离

  float dy =Math.abs(touchY-startX);//移动的距离

  if(dx>3||dy>3){
   float cX=(touchX+startX)/2;
   float cY=(touchY+startY)/2;
   mPath.quadTo(startX, startY, cX, cY);

   startX=touchX;
   startY=touchY;

  }

 }

 public void setPaintColor(int paintColor) {
  this.paintColor = paintColor;
  initPaint();
 }
 public void setPaintWidth(float paintWidth) {
  this.paintWidth = paintWidth;
  initPaint();
 }
 public void setPaintStyle(Style paintStyle) {
  this.paintStyle = paintStyle;
  initPaint();
 }
 public void setPaintAlph(int paintAlph) {
  this.paintAlph = paintAlph;
  initPaint();
 }


 @Override
 public void run() {
  // TODO Auto-generated method stub
  while (mIsRunning) {

   /** 取得更新游戏之前的时间 **/
   long startTime = System.currentTimeMillis();
   /** 在这里加上线程安全锁 **/
   synchronized(surfaceHolder){
    doDraw();
   }

   /** 取得更新游戏结束的时间 **/
   long endTime = System.currentTimeMillis();

   /** 计算出游戏一次更新的毫秒数 **/
   int diffTime = (int) (endTime - startTime);

   /** 确保每次更新时间为50帧 **/
   while (diffTime <= TIME_IN_FRAME) {
    diffTime = (int) (System.currentTimeMillis() - startTime);
    /** 线程等待 **/
    Thread.yield();
   }

   }

 }
 @Override
 public void surfaceCreated(SurfaceHolder holder) {
  // TODO Auto-generated method stub
  mCanvas =surfaceHolder.lockCanvas();
  mCanvas.drawBitmap(bg, 0,0, null);
  surfaceHolder.unlockCanvasAndPost(mCanvas);

  mIsRunning=true;
  new Thread(this).start();
 }
 @Override
 public void surfaceChanged(SurfaceHolder holder, int format, int width,
   int height) {
  // TODO Auto-generated method stub

 }
 @Override
 public void surfaceDestroyed(SurfaceHolder holder) {
  // TODO Auto-generated method stub
   mIsRunning = false;
 }


}

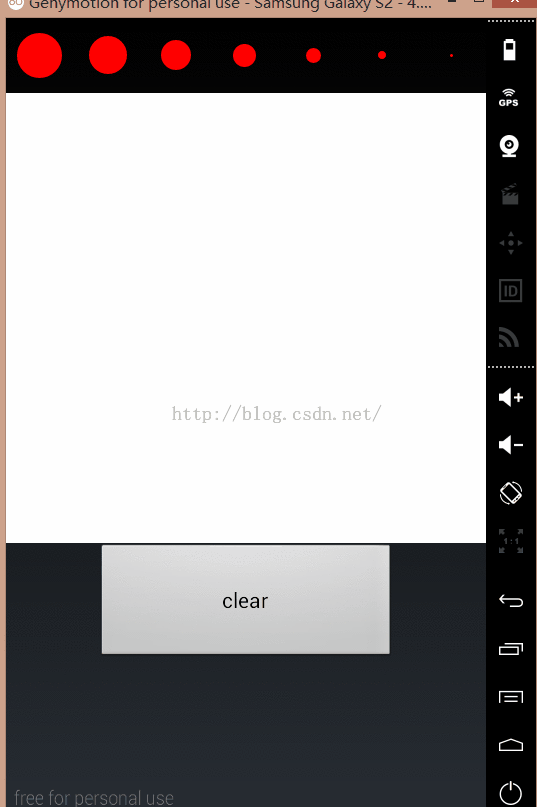

看看运行效果：

当我不设置背景时是没问题的，但使用了背景就不停的闪烁了，不知道有没同学知道的，可以说一下。

大家可以阅读本文《解决Android SurfaceView绘制触摸轨迹闪烁问题的方法》，或许对大家的学习有所帮助。

五、总结
两种方式都是可以实现的，而且仔细对比发现surfaceview响应的速度比view快很多，view想必与surfaceview更容易实现。
view用于显示被动更新的动画，即需要操作才会更新的动画，而surfaceview则用于主动更新的动画，如在界面上显示一个奔跑的小狗。
view更新界面是在UI主线程。surfaceview是自己起一个线程更新界面。

以上就是本文的全部内容，希望大家喜欢。
