ECharts之force力导向布局图——数据源说明及后端API约定

作者：佚名      php网站开发编辑：admin      更新时间：2022-07-23
ECharts之force力导向布局图——数据源说明及后端API约定Echarts ?

关于 Echarts 请移步这里

force 力导向图

实现方式，如：

function require_EC () {require(    [        'echarts',        //载入force模块        'echarts/chart/kforce'    ],    function (ec) {    //确定需要绘制的DOM        setChats(ec);    })}function setChats (ec) {var myChart = ec.init(document.getElementById('main'));myChart.setOption(option);}
数据源说明

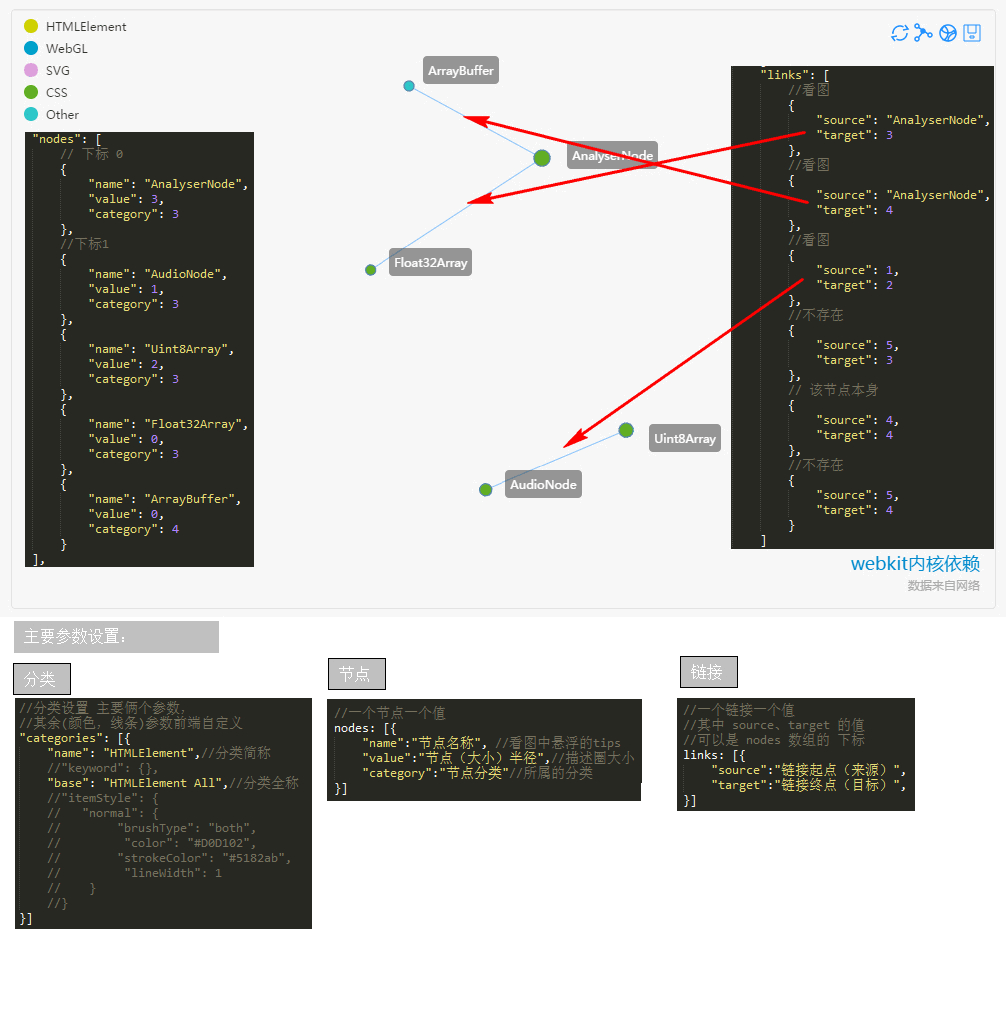

主要三个数据源： categories （数据分类）、 nodes （图表中的节点名称）、 links （图表中节点之间的链接线），具体如下图：

force数据说明

API开发

力导向图数据 API文档 (个人意见仅供参考)

实现功能1、categories、nodes、links、数组按需加载，减轻服务器压力；2、对展示孤岛链接的优化3、cache data 应用
接口传递的主要参数以及主要值name、force、categories、nodes、links、cache、refresh
返回码见 返回码附件图

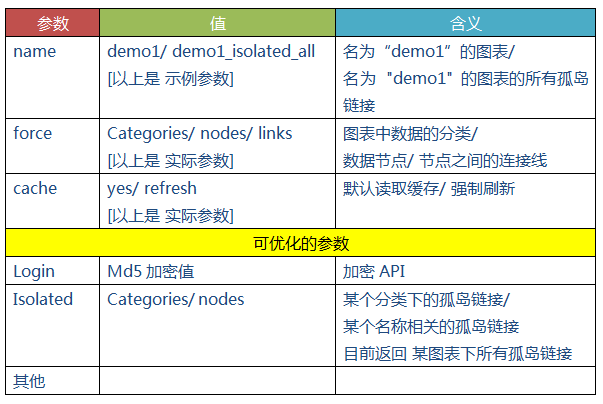

参数说明：

API参数说明

请求示例：（详情看图片）

示例 链接返回值含义
force-api.php?name=demo1&force=nodes 图片详情获取了 名称为 ”demo1“的力导向图表的 nodes（节点） 数据
force-api.php?name=demo1&force=categories 图片详情获取了 名称为 ”demo1“的力导向图表的 categories（分类） 数据，【以此类推 links 不做举例】
force-api.php?name=demo1_isolated_all&force=links 图片详情【如何获取 孤岛链接？】将 孤岛链接组成的图表 当成一张新的图表 即可：如图， 获取了 demo1的所有孤岛链接（demo1_isolated_all）的 links 数组
force-api.php?name=demo1_isolated_all&force=nodes&cache=refresh 图片详情获取了 demo1的所有孤岛链接（demo1_isolated_all）的 node 数组 并做了 强制刷新

注：第一次请求服务器，如果请求正确返回码将是

code: "2200",message: "nodes success",

第二次请求服务器 将会返回

code: "3304",message: "cache:2015-01-19 15:14:43",

除非加上参数 cache=refresh 缓存时间3天

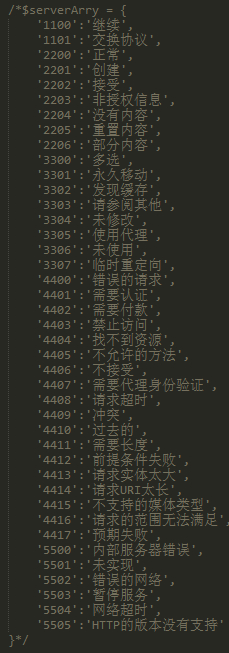

返回码约定

返回码约定

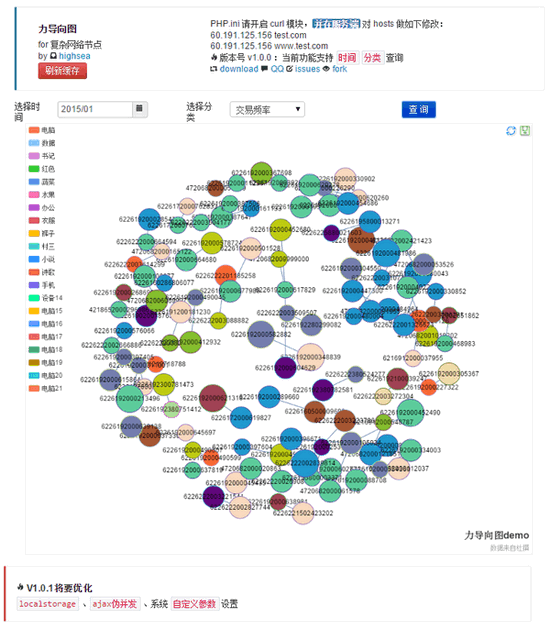

牛刀小试

牛刀小试 force 力导向图表（描述复杂网络节点）

如需查看此次 demo 源码，移步GitHub

完

附上此次 API 接口源码php （php随便写了下，轻拍……）：下载
