本文实例讲解的是如何画一个满满圆形水波纹loadingview，这类效果应用场景很多，比如内存占用百分比之类的，分享给大家供大家参考，具体内容如下

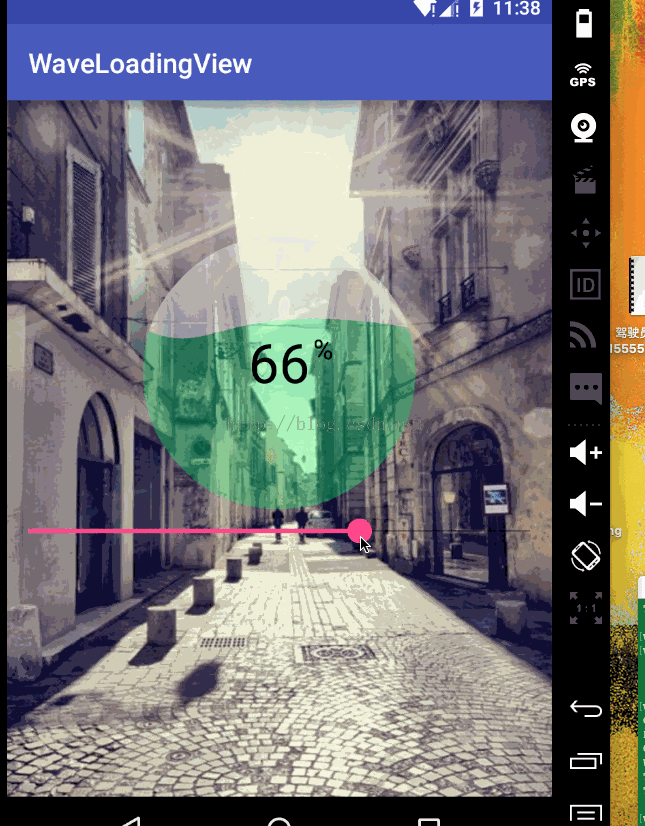

效果图如下：

预备的知识：

• 1.贝塞尔曲线    如果你不了解，可以来这里进行基础知识储备：神奇的贝塞尔曲线

• 2.Paint.setXfermode()  以及PorterDuffXfermode

千万不要被这个b的名字吓到，不熟悉看到可能会认为很难记，其实 只要站在巨人的丁丁上 还是很简单的。
好了 废话不多说 ，跟我一步步来做一个炫酷的view吧。

首先给一些属性，在构造器里初始化（不要再ondraw new东西不要再ondraw new东西不要再ondraw new东西不要再ondraw new东西）


  //绘制波纹
  private Paint mWavePaint;
  private PorterDuffXfermode mMode = new PorterDuffXfermode(PorterDuff.Mode.XOR);//设置mode 为XOR
  //绘制圆
  private Paint mCirclePaint;
  private Canvas mCanvas;//我们自己的画布
  private Bitmap mBitmap;
  private int mWidth;
  private int mHeight;

  public WaveLoadingView(Context context) {
    this(context,null);
  }

  public WaveLoadingView(Context context, AttributeSet attrs) {
    this(context, attrs,0);
  }

  public WaveLoadingView(Context context, AttributeSet attrs, int defStyleAttr) {
    super(context, attrs, defStyleAttr);

    mWavePaint = new Paint();
    mWavePaint.setColor(Color.parseColor("#33b5e5"));
    mCirclePaint = new Paint();
    mCirclePaint.setColor(Color.parseColor("#99cc00"));


  }
  @Override
  protected void onMeasure(int widthMeasureSpec, int heightMeasureSpec) {
    int widthSize = MeasureSpec.getSize(widthMeasureSpec);
    int widthMode = MeasureSpec.getMode(widthMeasureSpec);
    int heightSize = MeasureSpec.getSize(heightMeasureSpec);
    int heightMode = MeasureSpec.getMode(heightMeasureSpec);
    if (widthMode == MeasureSpec.EXACTLY) {
      mWidth = widthSize;
    }


    if (heightMode == MeasureSpec.EXACTLY) {
      mHeight = heightSize;
    }
    setMeasuredDimension(mWidth, mHeight);
    mBitmap = Bitmap.createBitmap(300,300, Bitmap.Config.ARGB_8888); //生成一个bitmap
    mCanvas = new Canvas(mBitmap);//讲bitmp放在我们自己的画布上，实际上mCanvas.draw的时候 改变的是这个bitmap对象
  }


然后，我们给他绘制一点东西，用来介绍PorterDuffXfermode

@Override
  protected void onDraw(Canvas canvas) {
    mCanvas.drawCircle(100,100,50,mCirclePaint);

    mCanvas.drawRect(100,100,200,200,mWavePaint);
    canvas.drawBitmap(mBitmap,0,0,null);
    super.onDraw(canvas);
  }

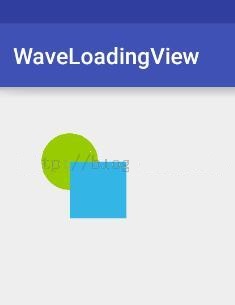

嗯，可以看到 是我们现在自己的画布上铺了一个bitmap(这里可以理解canvas为桌子  bitmap为画纸，我们在bimap上画画)， 然后在bitmap上画了 一个圆，和一个矩形。最后把我们的mBitmap画到系统的画布上(显示到屏幕上)，得到了以下效果。

然后我们用setXfermode()方法给他设置一个mode，这里设置XOR。

可以发现！ 相交的地方消失了！ 是不是很神奇。
在改一个mode 试试

private PorterDuffXfermode mMode = new PorterDuffXfermode(PorterDuff.Mode.DST_OVER);

可以看到 圆形跑到了矩形上面来。  然后巨人给我们总结各个模式如了下图，这里给一个说明dst为先画的 src为后画的：.

大家可以根据这个规律试一下。

现在，我们把圆和矩形重叠。模式去掉。

protected void onDraw(Canvas canvas) {

    //dst
    mCanvas.drawCircle(150,150,50,mCirclePaint);

/    mWavePaint.setXfermode(mMode);
    //src
    mCanvas.drawRect(100,100,200,200,mWavePaint);
    canvas.drawBitmap(mBitmap,0,0,null);
    super.onDraw(canvas);
  }

我的圆怎么没了。。  其实圆是被覆盖掉了。 然后我们想实现一个效果，就是在圆的范围内，显示矩形的内容，该怎么做呢。自己照着图找找吧哈哈。

我们要实现的是一个圆形的水波纹那种loadingview。。首要就是实现这个水波纹。
这时候贝塞尔曲线就派上用场了。这里采用三阶贝塞尔， 不停地改变X 模拟水波效果。

 if (x > 50) {
      isLeft = true;
    } else if (x < 0) {
      isLeft = false;
    }
<span style="white-space:pre">    </span>if (y > -50) { //大于-50是因为辅助点是50 为了让他充满整个屏幕
      y--;
    }    if (isLeft) {
      x = x - 1;
    } else {
      x = x + 1;
    }
    mPath.reset();
    mPath.moveTo(0, y);
    mPath.cubicTo(100 + x*2, 50 + y, 100 + x*2, y-50, mWidth, y);//前两个参数是辅助点
    mPath.lineTo(mWidth, mHeight);//充满整个画布
    mPath.lineTo(0, mHeight);//充满整个画布
    mPath.close();

之后用mCanvas来绘制这个bitmap，要注意的是 绘制之前要清空mBitmap，不然path会重叠

mBitmap.eraseColor(Color.parseColor("#00000000"));

//dst
 mCanvas.drawPath(mPath, mPaint);

canvas.drawBitmap(mBitmap, 0, 0, null);


    postInvalidateDelayed(10);

 哈，水波效果出来了。   接着想办法让他画到一个圆形中。 首先绘制一个圆

mCanvas.drawCircle(mWidth / 2, mHeight / 2, mWidth / 2, mSRCPaint);

现在让我们回到刚才的问题，如何在dst的范围内绘制src呢。。。答案是。。SRC_IN 你找对了吗。添加模式

//dst
   mCanvas.drawCircle(mWidth / 2, mHeight / 2, mWidth / 2, mSRCPaint);

   mPaint.setXfermode(mMode);
   //src
   mCanvas.drawPath(mPath, mPaint);

   canvas.drawBitmap(mBitmap, 0, 0, null);

是不是有点感觉了。如果不这样做 就需要考虑好多问题。动态计算沿着圆弧x，y坐标  计算arcTo的范围。

完善一下，添加一个percent来代表进度，让y来根据percent动态改变
y = (int) ((1-mPercent /100f) *mHeight);

添加setPercent方法

public void setPercent(int percent){
    mPercent = percent;
  }

画上百分比的文字。

String str = mPercent + "%";
    float txtLength = mTextPaint.measureText(str);
    canvas.drawText(mPercent + "%", mWidth / 2-txtLength/2, mHeight / 2, mTextPaint);

然后配合seekBar，最后改改字体大小  画笔透明度。 添加个背景图 就成了效果图上的效果。

是不是很有趣，大家可以动手实现一下！
