Android仿优酷圆形菜单学习笔记分享

作者：佚名 Android开发编辑：admin 更新时间：2022-07-23

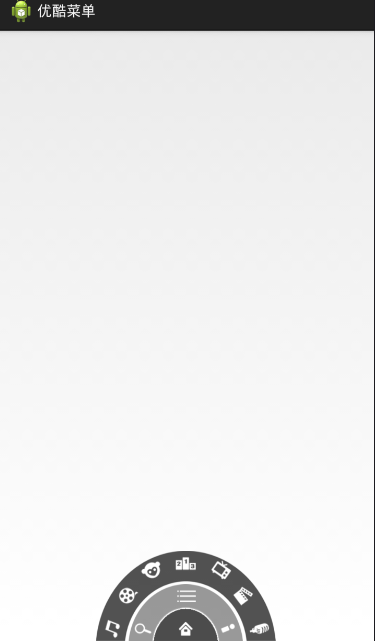

先来看看效果：

首先来分析一下：

这个菜单可以分成三个菜单：

1.一级菜单（即最内圈那个菜单）

2.二级菜单（即中间圈那个菜单）

3.三级菜单（即最外圈那个菜单）

首先，可以将这三个菜单使用相对布局

一级菜单只有一个按钮(即home)，可以控制二级和三级菜单

二级菜单有三个按钮（即menu），中间那个按钮可以控制三级菜单

三级菜单有七个按钮

那先把布局文件先写出来，采用三个相对布局（即每个菜单采用一个相对布局）

<RelativeLayout xmlns:android="http://schemas.android.com/apk/res/android"
  xmlns:tools="http://schemas.android.com/tools"
  android:layout_width="match_parent"
  android:layout_height="match_parent"
  tools:context="com.example.youkumenu.MainActivity" >

  <!-- 三级菜单 -->

  <RelativeLayout
    android:id="@+id/level3_Rl"
    android:layout_width="220dp"
    android:layout_height="110dp"
    android:layout_alignParentBottom="true"
    android:layout_centerHorizontal="true"
    android:background="@drawable/level3" >

    <ImageView
      android:id="@+id/channel1"
      android:layout_marginLeft="5dp"
      android:layout_alignParentBottom="true"
      android:layout_width="wrap_content"
      android:layout_height="wrap_content"
      android:src="@drawable/channel1"/>
    <ImageView
      android:id="@+id/channel2"
      android:layout_marginBottom="10dp"
      android:layout_marginLeft="25dp"
      android:layout_above="@id/channel1"
      android:layout_width="wrap_content"
      android:layout_height="wrap_content"
      android:src="@drawable/channel2"/>
    <ImageView
      android:layout_marginBottom="1dp"
      android:layout_marginLeft="52dp"
      android:layout_above="@id/channel2"
      android:layout_width="wrap_content"
      android:layout_height="wrap_content"
      android:src="@drawable/channel3"/>
    <ImageView
      android:layout_centerHorizontal="true"
      android:layout_width="wrap_content"
      android:layout_height="wrap_content"
      android:src="@drawable/channel4"/>
    <ImageView
      android:id="@+id/channel7"
      android:layout_marginRight="5dp"
      android:layout_alignParentRight="true"
      android:layout_alignParentBottom="true"
      android:layout_width="wrap_content"
      android:layout_height="wrap_content"
      android:src="@drawable/channel7"/>
    <ImageView
      android:id="@+id/channel6"
      android:layout_alignParentRight="true"
      android:layout_marginBottom="10dp"
      android:layout_marginRight="25dp"
      android:layout_above="@id/channel7"
      android:layout_width="wrap_content"
      android:layout_height="wrap_content"
      android:src="@drawable/channel6"/>
    <ImageView
      android:layout_marginBottom="1dp"
      android:layout_marginRight="52dp"
      android:layout_alignParentRight="true"
      android:layout_above="@id/channel6"
      android:layout_width="wrap_content"
      android:layout_height="wrap_content"
      android:src="@drawable/channel5"/>
  </RelativeLayout>

  <!-- 二级菜单 -->

  <RelativeLayout
    android:id="@+id/level2_Rl"
    android:layout_width="140dp"
    android:layout_height="70dp"
    android:layout_alignParentBottom="true"
    android:layout_centerHorizontal="true"
    android:background="@drawable/level2" >
    <ImageView
      android:layout_marginLeft="3dp"
      android:layout_alignParentBottom="true"
      android:layout_width="wrap_content"
      android:layout_height="wrap_content"
      android:src="@drawable/icon_search"/>
    <ImageView
      android:id="@+id/menu_Iv"
      android:layout_centerHorizontal="true"
      android:layout_width="wrap_content"
      android:layout_height="wrap_content"
      android:src="@drawable/icon_menu"/>
    <ImageView
      android:id="@+id/myyouku_Iv"
      android:layout_marginRight="3dp"
      android:layout_alignParentBottom="true"
      android:layout_alignParentRight="true"
      android:layout_width="wrap_content"
      android:layout_height="wrap_content"
      android:src="@drawable/icon_myyouku"/>

  </RelativeLayout>
  <!-- 一级菜单 -->

  <RelativeLayout
    android:layout_width="80dp"
    android:layout_height="40dp"
    android:layout_alignParentBottom="true"
    android:layout_centerHorizontal="true"
    android:background="@drawable/level1" >

    <ImageView
      android:id="@+id/home_Iv"
      android:layout_centerInParent="true"
      android:layout_width="wrap_content"
      android:layout_height="wrap_content"
      android:src="@drawable/icon_home" />
  </RelativeLayout>

</RelativeLayout>

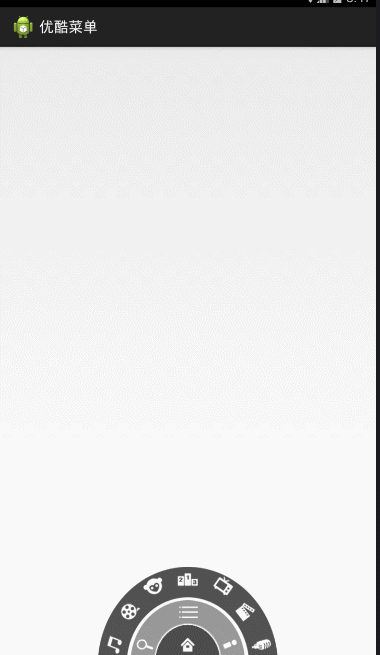

那好，布局写好，就能看到这样的效果，只不过现在只是静态的，没有加逻辑而已

下面就该来分析下逻辑了，先来看看home(即一级菜单中间那个按钮)

点击home，会有三种情况，下面分情况考虑：

情况1.二级、三级菜单都显示，就将二、三级菜单隐藏掉

情况2.二、三级菜单都不显示的时候，就将二级菜单显示

情况3.二级菜单显示且三级菜单不显示的时候，就将二级菜单隐藏

当然我们知道，要知道菜单隐藏或者显示，只需要设个标记位即可

那要如何隐藏或显示菜单，当然是使用动画了，可以使用补间动画和

属性动画，我这里就使用补间动画

下面就该来分析下逻辑了，先来看看menu(即二级菜单中间那个按钮)

点击menu，会有三种情况，下面分情况考虑：

情况1.三级显示的时候，就将三级菜单隐藏

情况2.三级隐藏的时候，就将三级菜单显示

这个就比较简单了，就两种情况。

public class MainActivity extends Activity implements OnClickListener{
  //一级菜单中的home按钮
  private ImageView home_Iv;
  //二级菜单中的Menu按钮
  private ImageView menu_Iv;
  //用于判断二级菜单的显示状况，true为显示，false为隐藏
  private boolean level2ListPlay = true;
  //用于判断二级菜单的显示状况，true为显示，false为隐藏
  private boolean level3ListPlay = true;
  //二级和三级菜单
  private RelativeLayout level2_Rl,level3_Rl;
  @Override
  protected void onCreate(Bundle savedInstanceState) {
    super.onCreate(savedInstanceState);
    setContentView(R.layout.activity_main);
    initView();
  }
  //初始化组件
  private void initView() {
    home_Iv = (ImageView) findViewById(R.id.home_Iv);
    home_Iv.setOnClickListener(this);

    level2_Rl = (RelativeLayout) findViewById(R.id.level2_Rl);
    level3_Rl = (RelativeLayout) findViewById(R.id.level3_Rl);

    menu_Iv = (ImageView) findViewById(R.id.menu_Iv);
    menu_Iv.setOnClickListener(this);
  }
  @Override
  public void onClick(View v) {
    switch (v.getId()) {
    case R.id.home_Iv:   //点击home按钮的逻辑代码
      clickHomeIv();
      break;
    case R.id.menu_Iv:
      clickMenuIv();   //点击二级菜单中的menu按钮的逻辑代码
      break;
    default:
      break;
    }
  }
  //点击二级菜单中的menu按钮的逻辑代码
  private void clickMenuIv() {
    //分情况考虑
    //1.三级显示的时候，就将三级菜单隐藏
    if (level3ListPlay) {
      hideMenu(level3_Rl,0);
      level3ListPlay = false;
      return;
    }
    //2.三级隐藏的时候，就将三级菜单显示
    if (!level3ListPlay) {
      showMenu(level3_Rl);
      level3ListPlay = true;
      return;
    }
  }
  //点击一级菜单中的home按钮的逻辑代码
  private void clickHomeIv() {
    //分情况考虑
    //1.二级、三级菜单都显示，就将二、三级菜单隐藏掉
    if (level2ListPlay && level3ListPlay) {
      //将二三级菜单隐藏，并改变标记
      hideMenu(level2_Rl,300);
      hideMenu(level3_Rl,500);
      level2ListPlay = false;
      level3ListPlay = false;
      return;
    }
    //2.二、三级菜单都不显示的时候，就将二级菜单显示
    if (!level2ListPlay && !level3ListPlay) {
      showMenu(level2_Rl);
      level2ListPlay = true;
      return;
    }
    //3.二级菜单显示且三级菜单不显示的时候，就将二级菜单隐藏
    if (level2ListPlay && !level3ListPlay) {
      hideMenu(level2_Rl,0);
      level2ListPlay = false;
      return;
    }

  }
  /**
   * 显示菜单
   * @param view 要显示的菜单
   */
  private void showMenu(RelativeLayout view) {
//   view.setVisibility(View.VISIBLE);
    //旋转动画
    RotateAnimation animation = new RotateAnimation(-180, 0, Animation.RELATIVE_TO_SELF,
        0.5f, Animation.RELATIVE_TO_SELF, 1.0f);
    animation.setDuration(500);   //设置动画持续的时间
    animation.setFillAfter(true); //动画停留在动画结束的位置
    view.startAnimation(animation);
  }
  /**
   * 隐藏菜单
   * @param view 要隐藏的菜单 ,startOffset 动画延迟执行的时间
   */
  private void hideMenu(RelativeLayout view,long startOffset) {
//   view.setVisibility(View.GONE);
    /**
     * 旋转动画
     * RotateAnimation(fromDegrees, toDegrees, pivotXType, pivotXValue, pivotYType, pivotYValue)
     * fromDegrees 开始旋转角度
     * toDegrees 旋转的结束角度
     * pivotXType X轴 参照物 （X轴的伸缩模式，可以取值为ABSOLUTE、RELATIVE_TO_SELF）
     * pivotXValue x轴 旋转的参考点（x坐标的伸缩值）
     * pivotYType Y轴 参照物 （Y轴的伸缩模式，可以取值为ABSOLUTE、RELATIVE_TO_SELF）
     * pivotYValue Y轴 旋转的参考点 (（Y坐标的伸缩值） )
     */
    RotateAnimation animation = new RotateAnimation(0, -180, Animation.RELATIVE_TO_SELF,
        0.5f, Animation.RELATIVE_TO_SELF, 1.0f);
    animation.setDuration(500);
    animation.setFillAfter(true); //动画停留在动画结束的位置
    animation.setStartOffset(startOffset);   //设置动画的延迟执行
    view.startAnimation(animation);
  }
}

写到这里，应该差不多可以看到效果了，但是细心的伙伴应该会发现两个bug:

第一：当你快速点击一级菜单home按钮或二级菜单menu按钮的时候，会发现二级菜单或三级菜单的第一次动画还没执行完，又执行第二次动画，看起来就在晃一样。（原因：就是执行的动画都设定了一定时间，你点击的时间快于动画执行的时间）

解决办法：

对动画进行监听，当动画开始执行和结束的时候，对它进行监听，大家应该会想到用一个标记位来判断，可我们知道一个标记为只能判断两种状态，可这里有两种动画（显示的动画和隐藏的动画），一个标记位肯定不行，可以用一个Int值来控制

//用于记录有多少个动画在执行
  private int annimationCount = 0;
  //对动画进行监听的时候
  animation.setAnimationListener(new AnimationListener() {
      @Override
      public void onAnimationStart(Animation animation) {
//       menu_Iv.setOnClickListener(null);
//       home_Iv.setOnClickListener(null);
        annimationCount ++;
      }
      @Override
      public void onAnimationRepeat(Animation animation) {

      }
      @Override
      public void onAnimationEnd(Animation animation) {
//       menu_Iv.setOnClickListener(MainActivity.this);
//       home_Iv.setOnClickListener(MainActivity.this);
        annimationCount --;
      }
    //当点击的时候就可以进行判断，只要annimationCount值大于0，说明还有动画在执行
    if (annimationCount > 0) {
      return ;
    }

第二：当二级菜单隐藏的时候，你点击二级菜单中menu按钮(虽然现在看不见)时，你会惊奇的发现三级菜单居然显示了。（原因：补间动画，没有真正的改变组件的属性，而属性动画就不一样，大家有时间可以试试属性动画做做）

解决办法：

只要当二级菜单隐藏的时候，就让二级菜单的所有选项按钮都不可点。因为二级菜单有可以能有多个按钮，所以拿到父容器，去使它的子控件失去焦点即可。

//如果要显示菜单，那么就将相应的控件设为有焦点
    //获取父容器中有几个子控件
    int childCount = view.getChildCount();
    for (int i = 0; i < childCount; i++) {
      view.getChildAt(i).setEnabled(true);
    }

写到这里就差不多了，大家可以试试

这里把我写的完整代码贴出来：

public class MainActivity extends Activity implements OnClickListener{
  //一级菜单中的home按钮
  private ImageView home_Iv;
  //二级菜单中的Menu按钮
  private ImageView menu_Iv;
  //用于判断二级菜单的显示状况，true为显示，false为隐藏
  private boolean level2ListPlay = true;
  //用于判断二级菜单的显示状况，true为显示，false为隐藏
  private boolean level3ListPlay = true;
  //二级和三级菜单
  private RelativeLayout level2_Rl,level3_Rl;
  //用于记录有多少个动画在执行
  private int annimationCount = 0;
  @Override
  protected void onCreate(Bundle savedInstanceState) {
    super.onCreate(savedInstanceState);
    setContentView(R.layout.activity_main);
    initView();
  }
  //初始化组件
  private void initView() {
    home_Iv = (ImageView) findViewById(R.id.home_Iv);
    home_Iv.setOnClickListener(this);

    level2_Rl = (RelativeLayout) findViewById(R.id.level2_Rl);
    level3_Rl = (RelativeLayout) findViewById(R.id.level3_Rl);

    menu_Iv = (ImageView) findViewById(R.id.menu_Iv);
    menu_Iv.setOnClickListener(this);
  }
  @Override
  public void onClick(View v) {
    switch (v.getId()) {
    case R.id.home_Iv:   //点击home按钮的逻辑代码
      clickHomeIv();
      break;
    case R.id.menu_Iv:
      clickMenuIv();   //点击二级菜单中的menu按钮的逻辑代码
      break;
    default:
      break;
    }
  }
  //点击二级菜单中的menu按钮的逻辑代码
  private void clickMenuIv() {
    //当点击的时候就可以进行判断，只要annimationCount值大于0，说明还有动画在执行
    if (annimationCount > 0) {
      return ;
    }
    //分情况考虑
    //1.三级显示的时候，就将三级菜单隐藏
    if (level3ListPlay) {
      hideMenu(level3_Rl,0);
      level3ListPlay = false;
      return;
    }
    //2.三级隐藏的时候，就将三级菜单显示
    if (!level3ListPlay) {
      showMenu(level3_Rl);
      level3ListPlay = true;
      return;
    }
  }
  //点击一级菜单中的home按钮的逻辑代码
  private void clickHomeIv() {
    //当点击的时候就可以进行判断，只要annimationCount值大于0，说明还有动画在执行
    if (annimationCount > 0) {
      return ;
    }
    //分情况考虑
    //1.二级、三级菜单都显示，就将二、三级菜单隐藏掉
    if (level2ListPlay && level3ListPlay) {
      //将二三级菜单隐藏，并改变标记
      hideMenu(level2_Rl,300);
      hideMenu(level3_Rl,500);
      level2ListPlay = false;
      level3ListPlay = false;
      return;
    }
    //2.二、三级菜单都不显示的时候，就将二级菜单显示
    if (!level2ListPlay && !level3ListPlay) {
      showMenu(level2_Rl);
      level2ListPlay = true;
      return;
    }
    //3.二级菜单显示且三级菜单不显示的时候，就将二级菜单隐藏
    if (level2ListPlay && !level3ListPlay) {
      hideMenu(level2_Rl,0);
      level2ListPlay = false;
      return;
    }

  }
  /**
   * 显示菜单
   * @param view 要显示的菜单
   */
  private void showMenu(RelativeLayout view) {
//   view.setVisibility(View.VISIBLE);
    //如果要显示菜单，那么就将相应的控件设为有焦点
    //获取父容器中有几个子控件
    int childCount = view.getChildCount();
    for (int i = 0; i < childCount; i++) {
      view.getChildAt(i).setEnabled(true);
    }
    //旋转动画
    RotateAnimation animation = new RotateAnimation(-180, 0, Animation.RELATIVE_TO_SELF,
        0.5f, Animation.RELATIVE_TO_SELF, 1.0f);
    animation.setDuration(500);   //设置动画持续的时间
    animation.setFillAfter(true); //动画停留在动画结束的位置
    view.startAnimation(animation);
    animation.setAnimationListener(new AnimationListener() {
      @Override
      public void onAnimationStart(Animation animation) {
        //动画开始的时候回调
//       menu_Iv.setOnClickListener(null);
//       home_Iv.setOnClickListener(null);
        annimationCount ++;
      }

      @Override
      public void onAnimationRepeat(Animation animation) {
        //动画执行过程调用
      }

      @Override
      public void onAnimationEnd(Animation animation) {
        //动画结束的时候调用
//       menu_Iv.setOnClickListener(MainActivity.this);
//       home_Iv.setOnClickListener(MainActivity.this);
        annimationCount --;
      }
    });
  }
  /**
   * 隐藏菜单
   * @param view 要隐藏的菜单 ,startOffset 动画延迟执行的时间
   */
  private void hideMenu(RelativeLayout view,long startOffset) {
//   view.setVisibility(View.GONE);
    //如果要隐藏菜单，那么就将相应的控件设为没有焦点
    //获取父容器中有几个子控件
    int childCount = view.getChildCount();
    for (int i = 0; i < childCount; i++) {
      view.getChildAt(i).setEnabled(false);
    }
    /**
     * 旋转动画
     * RotateAnimation(fromDegrees, toDegrees, pivotXType, pivotXValue, pivotYType, pivotYValue)
     * fromDegrees 开始旋转角度
     * toDegrees 旋转的结束角度
     * pivotXType X轴 参照物 （X轴的伸缩模式，可以取值为ABSOLUTE、RELATIVE_TO_SELF）
     * pivotXValue x轴 旋转的参考点（x坐标的伸缩值）
     * pivotYType Y轴 参照物 （Y轴的伸缩模式，可以取值为ABSOLUTE、RELATIVE_TO_SELF）
     * pivotYValue Y轴 旋转的参考点 (（Y坐标的伸缩值） )
     */
    RotateAnimation animation = new RotateAnimation(0, -180, Animation.RELATIVE_TO_SELF,
        0.5f, Animation.RELATIVE_TO_SELF, 1.0f);
    animation.setDuration(500);
    animation.setFillAfter(true); //动画停留在动画结束的位置
    animation.setStartOffset(startOffset);   //设置动画的延迟执行
    view.startAnimation(animation);
    animation.setAnimationListener(new AnimationListener() {
      @Override
      public void onAnimationStart(Animation animation) {
//       menu_Iv.setOnClickListener(null);
//       home_Iv.setOnClickListener(null);
        annimationCount ++;
      }
      @Override
      public void onAnimationRepeat(Animation animation) {

      }
      @Override
      public void onAnimationEnd(Animation animation) {
//       menu_Iv.setOnClickListener(MainActivity.this);
//       home_Iv.setOnClickListener(MainActivity.this);
        annimationCount --;
      }
    });
  }
}

布局文件：

<RelativeLayout xmlns:android="http://schemas.android.com/apk/res/android"
  xmlns:tools="http://schemas.android.com/tools"
  android:layout_width="match_parent"
  android:layout_height="match_parent"
  tools:context="com.example.youkumenu.MainActivity" >

  <!-- 三级菜单 -->

  <RelativeLayout
    android:id="@+id/level3_Rl"
    android:layout_width="220dp"
    android:layout_height="110dp"
    android:layout_alignParentBottom="true"
    android:layout_centerHorizontal="true"
    android:background="@drawable/level3" >

    <ImageView
      android:id="@+id/channel1"
      android:layout_marginLeft="5dp"
      android:layout_alignParentBottom="true"
      android:layout_width="wrap_content"
      android:layout_height="wrap_content"
      android:src="@drawable/channel1"/>
    <ImageView
      android:id="@+id/channel2"
      android:layout_marginBottom="10dp"
      android:layout_marginLeft="25dp"
      android:layout_above="@id/channel1"
      android:layout_width="wrap_content"
      android:layout_height="wrap_content"
      android:src="@drawable/channel2"/>
    <ImageView
      android:layout_marginBottom="1dp"
      android:layout_marginLeft="52dp"
      android:layout_above="@id/channel2"
      android:layout_width="wrap_content"
      android:layout_height="wrap_content"
      android:src="@drawable/channel3"/>
    <ImageView
      android:layout_centerHorizontal="true"
      android:layout_width="wrap_content"
      android:layout_height="wrap_content"
      android:src="@drawable/channel4"/>
    <ImageView
      android:id="@+id/channel7"
      android:layout_marginRight="5dp"
      android:layout_alignParentRight="true"
      android:layout_alignParentBottom="true"
      android:layout_width="wrap_content"
      android:layout_height="wrap_content"
      android:src="@drawable/channel7"/>
    <ImageView
      android:id="@+id/channel6"
      android:layout_alignParentRight="true"
      android:layout_marginBottom="10dp"
      android:layout_marginRight="25dp"
      android:layout_above="@id/channel7"
      android:layout_width="wrap_content"
      android:layout_height="wrap_content"
      android:src="@drawable/channel6"/>
    <ImageView
      android:layout_marginBottom="1dp"
      android:layout_marginRight="52dp"
      android:layout_alignParentRight="true"
      android:layout_above="@id/channel6"
      android:layout_width="wrap_content"
      android:layout_height="wrap_content"
      android:src="@drawable/channel5"/>
  </RelativeLayout>

  <!-- 二级菜单 -->

  <RelativeLayout
    android:id="@+id/level2_Rl"
    android:layout_width="140dp"
    android:layout_height="70dp"
    android:layout_alignParentBottom="true"
    android:layout_centerHorizontal="true"
    android:background="@drawable/level2" >
    <ImageView
      android:layout_marginLeft="3dp"
      android:layout_alignParentBottom="true"
      android:layout_width="wrap_content"
      android:layout_height="wrap_content"
      android:src="@drawable/icon_search"/>
    <ImageView
      android:id="@+id/menu_Iv"
      android:layout_centerHorizontal="true"
      android:layout_width="wrap_content"
      android:layout_height="wrap_content"
      android:src="@drawable/icon_menu"/>
    <ImageView
      android:id="@+id/myyouku_Iv"
      android:layout_marginRight="3dp"
      android:layout_alignParentBottom="true"
      android:layout_alignParentRight="true"
      android:layout_width="wrap_content"
      android:layout_height="wrap_content"
      android:src="@drawable/icon_myyouku"/>

  </RelativeLayout>
  <!-- 一级菜单 -->

  <RelativeLayout
    android:layout_width="80dp"
    android:layout_height="40dp"
    android:layout_alignParentBottom="true"
    android:layout_centerHorizontal="true"
    android:background="@drawable/level1" >

    <ImageView
      android:id="@+id/home_Iv"
      android:layout_centerInParent="true"
      android:layout_width="wrap_content"
      android:layout_height="wrap_content"
      android:src="@drawable/icon_home" />
  </RelativeLayout>

</RelativeLayout>

以上就是本文的全部内容，希望对大家的学习有所帮助，也希望大家继续关注脚本之家的更多精彩内容！

上一篇文章： Android多媒体之画画板开发案例分享
下一篇文章： Android自定义控件之组合控件学习笔记分享

Android仿优酷圆形菜单学习笔记分享

网站建设问答

网站建设开发

网站需求分析
