自己开发的工作流引擎

辞职了，很久没写文章了，我的工作流项目烂了，是团队烂了；我现在想把这套东西贴出来，希望大家吐个槽；望大家不吝指点！

android暂未完成，ios还未开发

工作流引擎设计工具我是使用wpf做的一个客户端程序，能可视化的设计流程l；

整个流程的跑动是asp.net做的，并提供了相应的接口，便于移动端调用！

先看看整个项目的截图把：

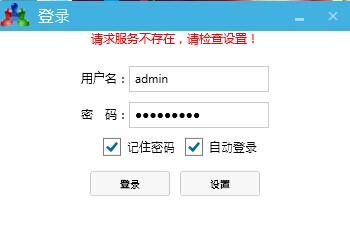

1)流程设计工具，用户身份验证，根据登陆用户获取隶属于该用户能操作的流程模板，请求wcf来进行身份验证；

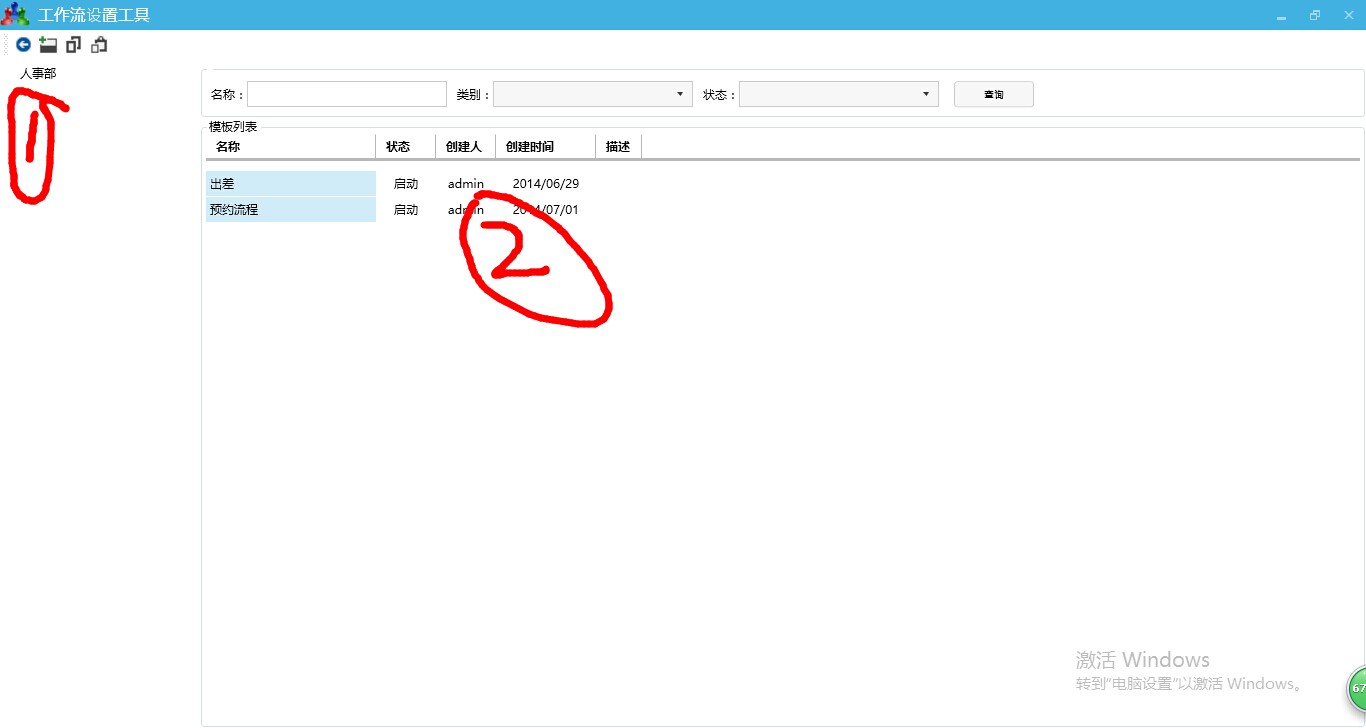

2）这个是验证后获取用户具有权限的工作流模板；（1）为流程模板分类，便于设计和实际跑时管理（2）为模板列表，并有些基本信息，状态，名称，等信息；双击可对其进行编辑；（3）左上角+号为创建一个工作流；

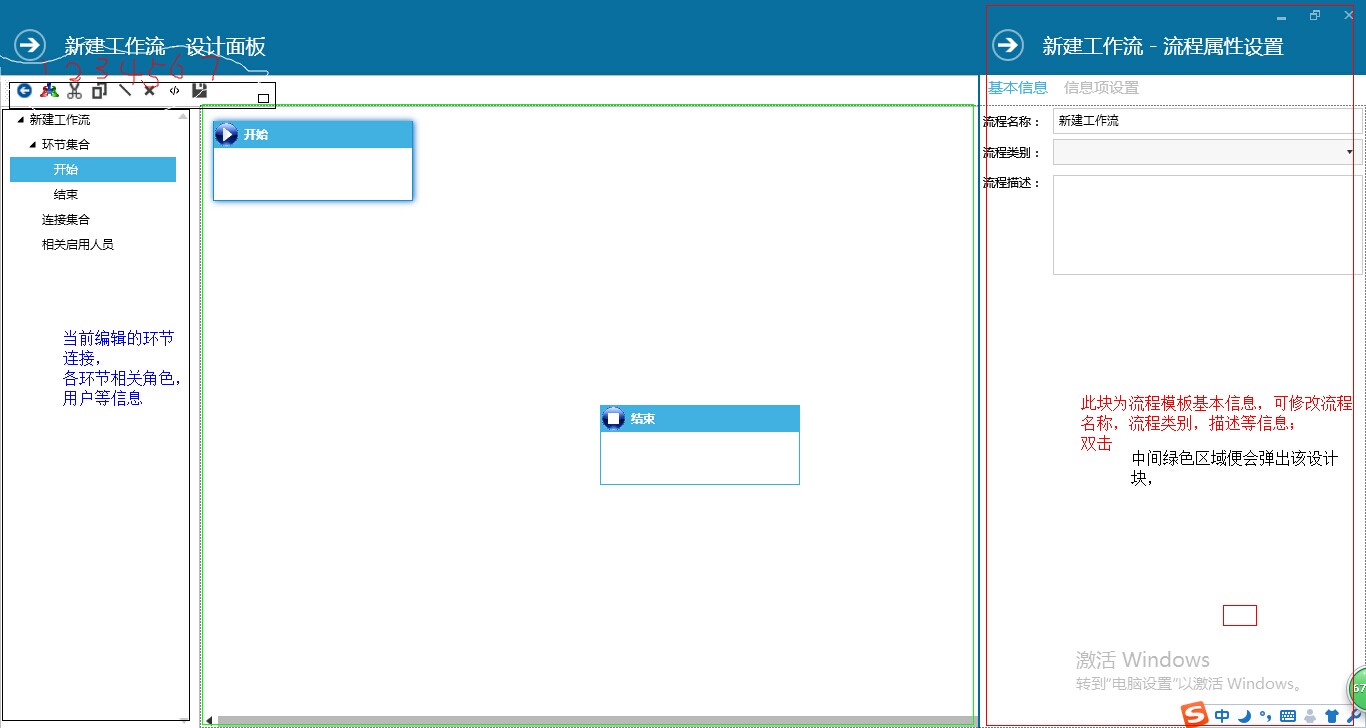

3）创建一个工作流，程序默认会加入开始和结束环节，一个工作流必须有开始，有结束；

工具栏

（1）：添加一个普通环节；普通环节，能给该环节设计访问权限，可编辑权限，处理动作等

（2）：添加一个分流环节；何为分流，即一个事物需要两或多个角色同时同意才能够进入下一个环节

（3）添加一个合理环节；有分必合，这是和分流环节配套使用，因为一山不容二虎，老大始终只有一个。

（4）添加一个连接线；何为连接线，从a栋楼走到b栋楼必须得有路，不可能飞过去，就算飞也得有个路径；那么这个连接线就充当这条路，并能设置条件，满足了你才能进入下一个环节，就好像深圳地铁安检一样，你包里有危险东西，安保同志是肯定不让你坐地铁的；

（5）删除选中的对象：我选择设计面板上的任何一个对象（连接线，环节）我多可以干掉

（6）html模板编辑器；web上流程内容、格式如何展示，就得靠这个东西去编辑了，想想还是有点小鸡冻

(7)保存编辑：将整个模板的结构保存到服务器数据库中；

4）创建一个请假流程：

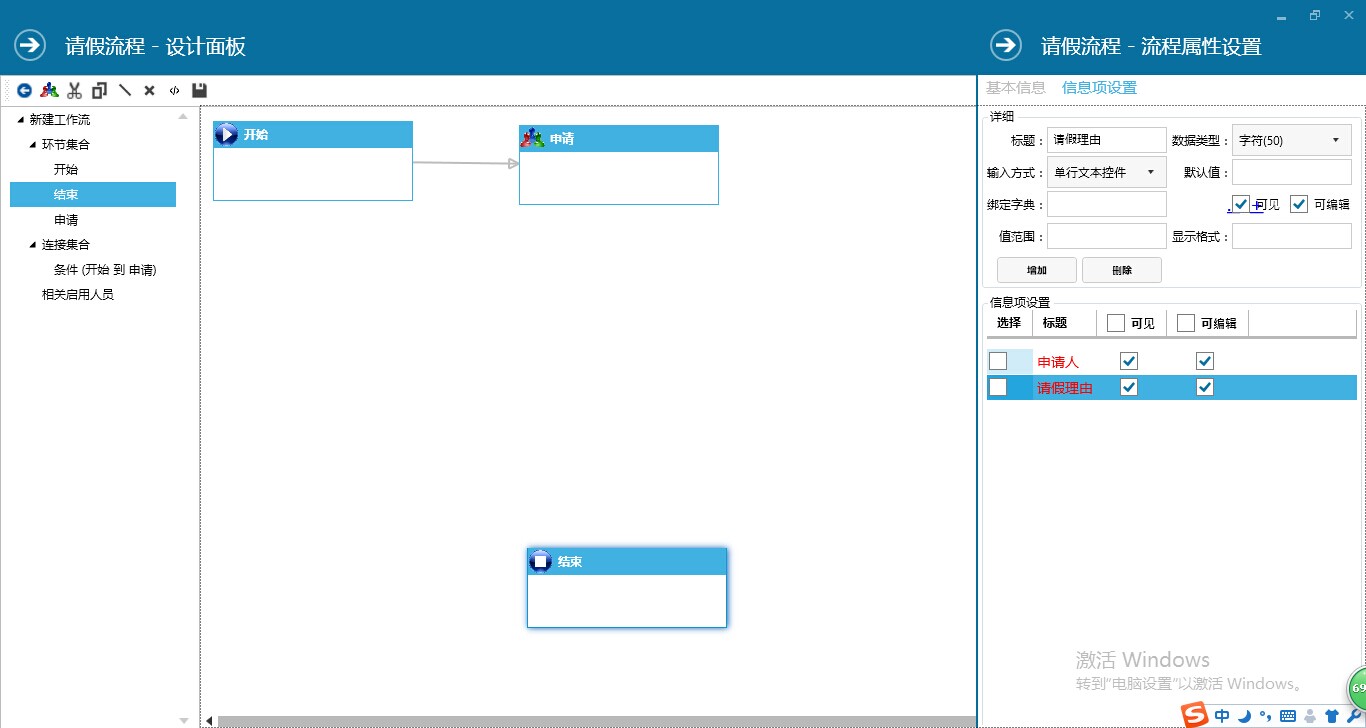

首先我可能会添加这个流程用到的字段，什么类型的，浏览器上的输入控件是什么，库中的数据类型是什么，默认值是什么，是否需要默认从字典表中绑定什么等等信息，任你发挥好了；

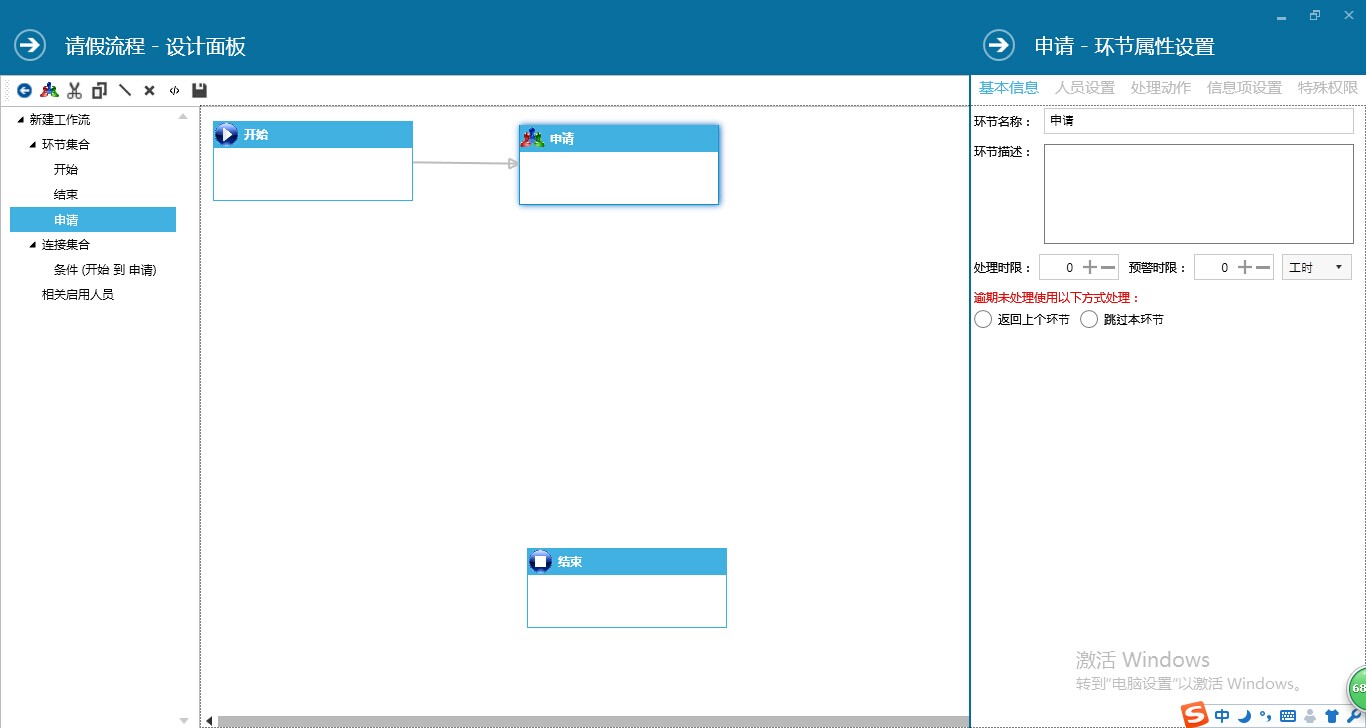

5）做了这些了，得设定这个申请环节信息了；

1）基本信息 ：基本信息的设置，名称，处理时限，超过时限了是否跳过该环节

2）人员设置：能访问这个环节的角色，部门，个人等权限设置

3）处理动作：到了这个环节有哪些操作，提交，撤回等其他动作（这个就和连接线配合了）

4）信息项设置：哪些字段在这个环节可见，可编辑

5）特殊权限：暂未实现

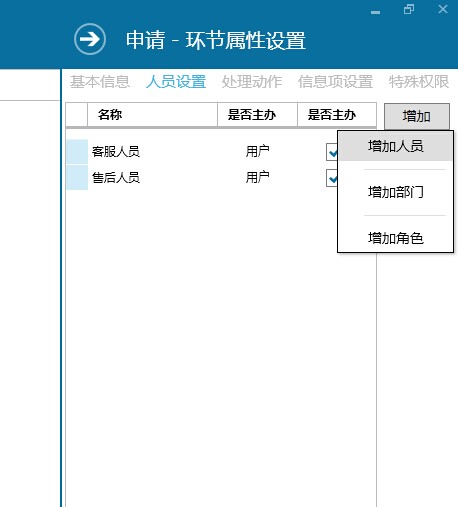

人员设置：

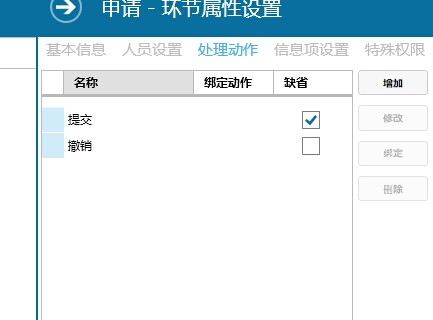

处理动作

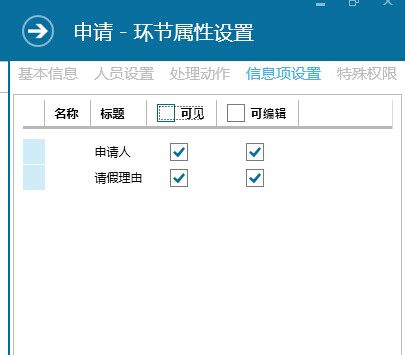

信息项设置：

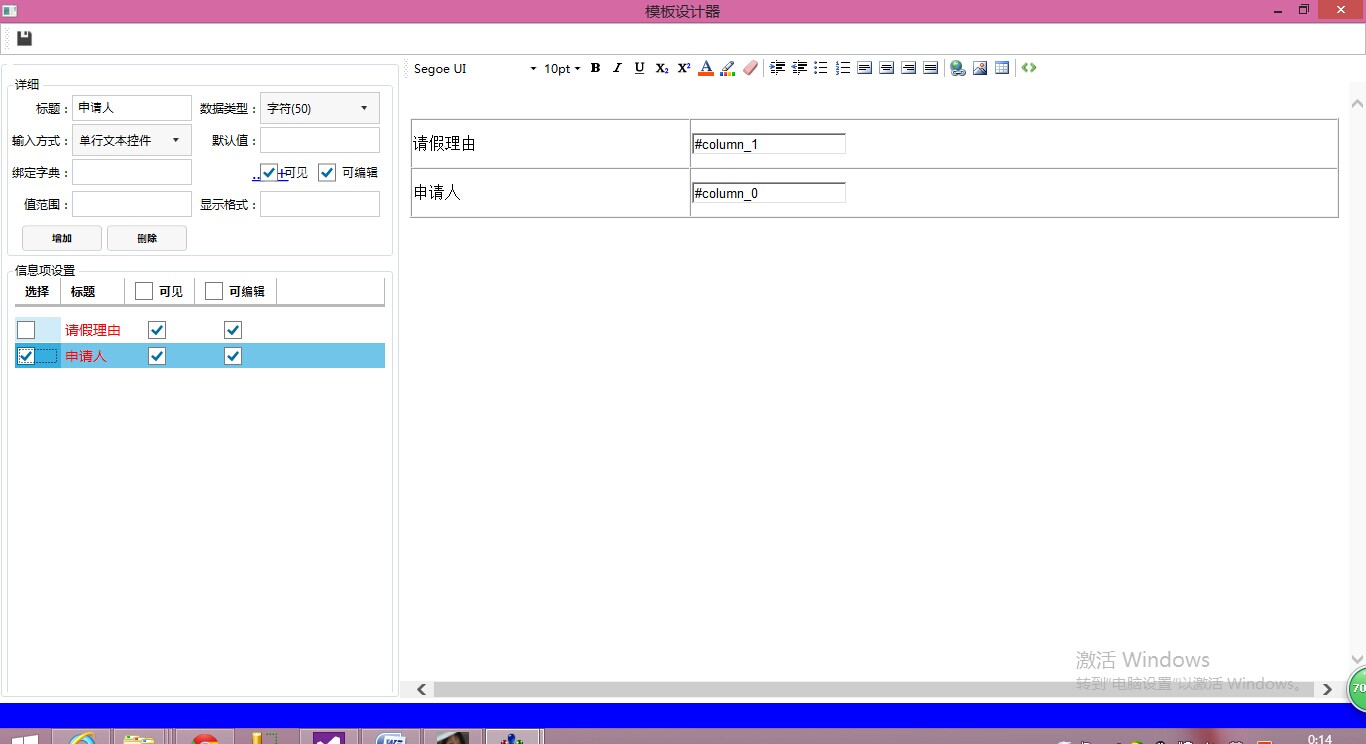

页面如何展示呢？html编辑器来了；

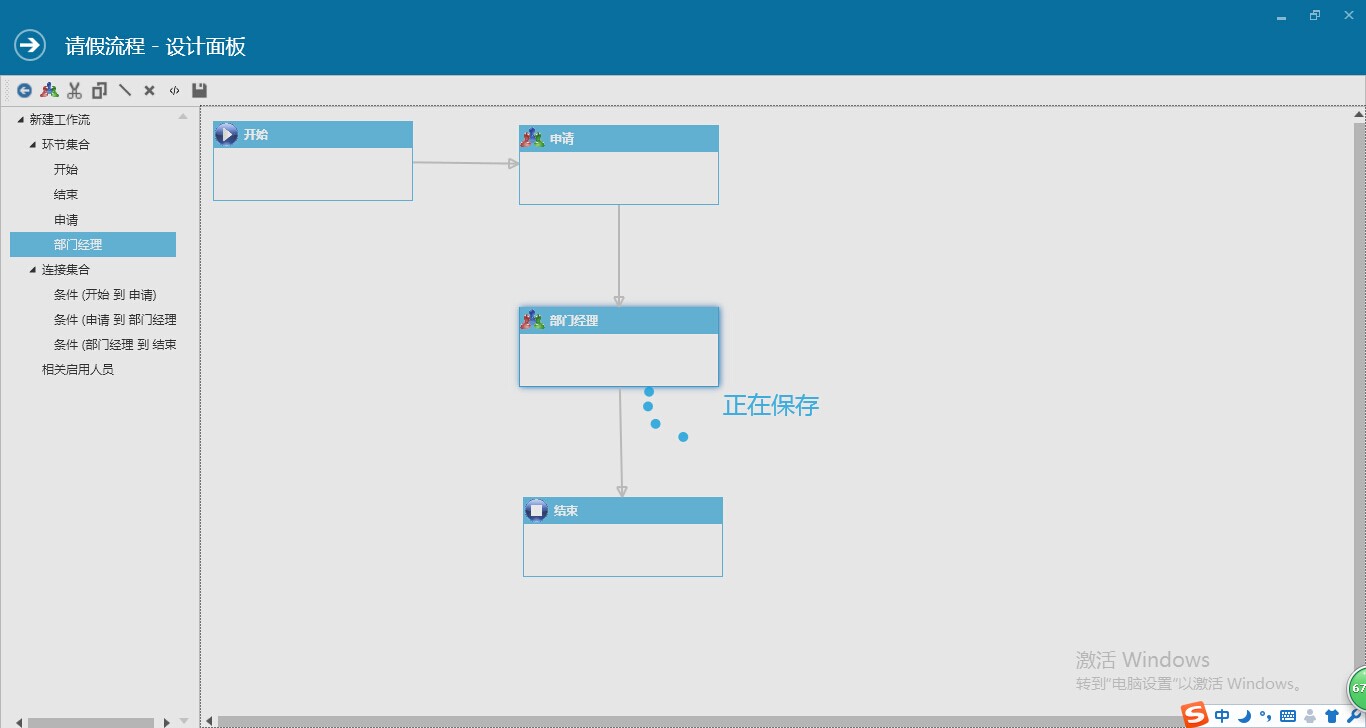

完成一个模板：

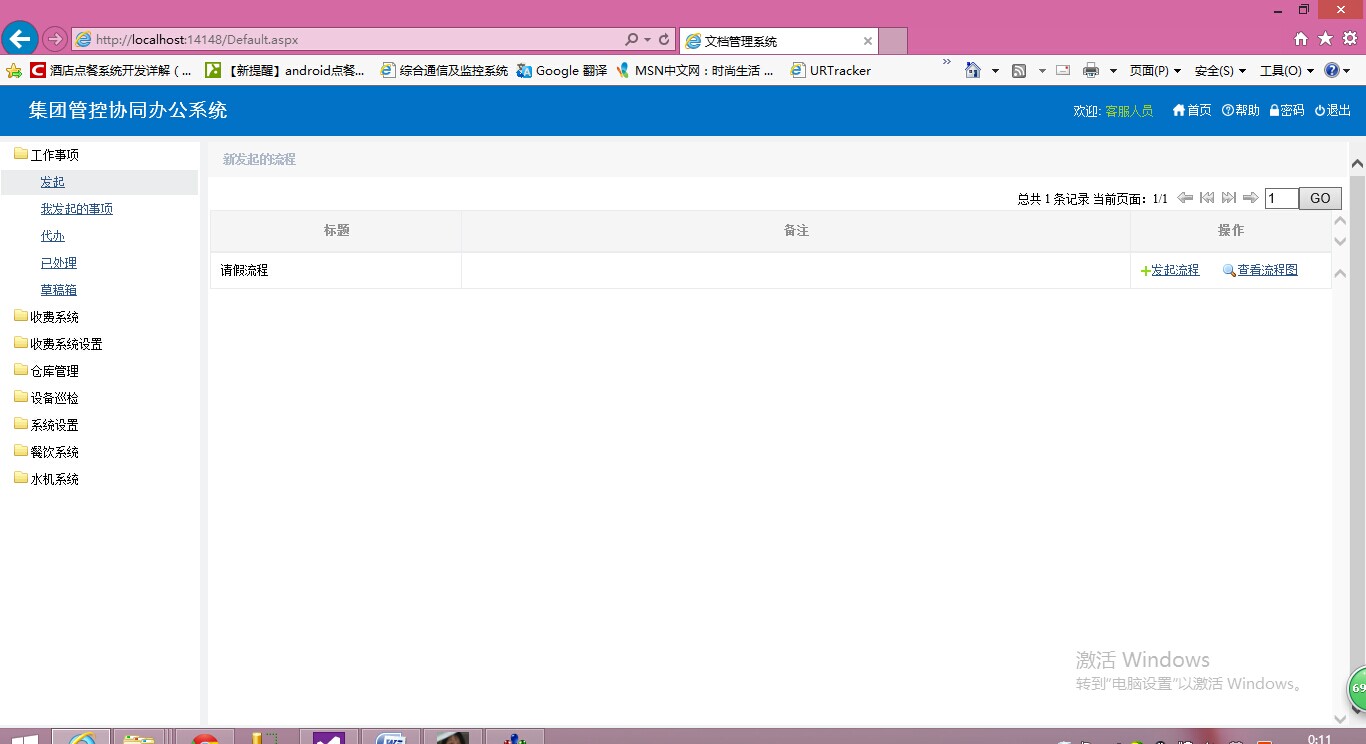

现在模板完成了，看是否能按照设计跑呢？我们登陆管理系统一看便知：能发起申请的是非超级用户的两个用户：

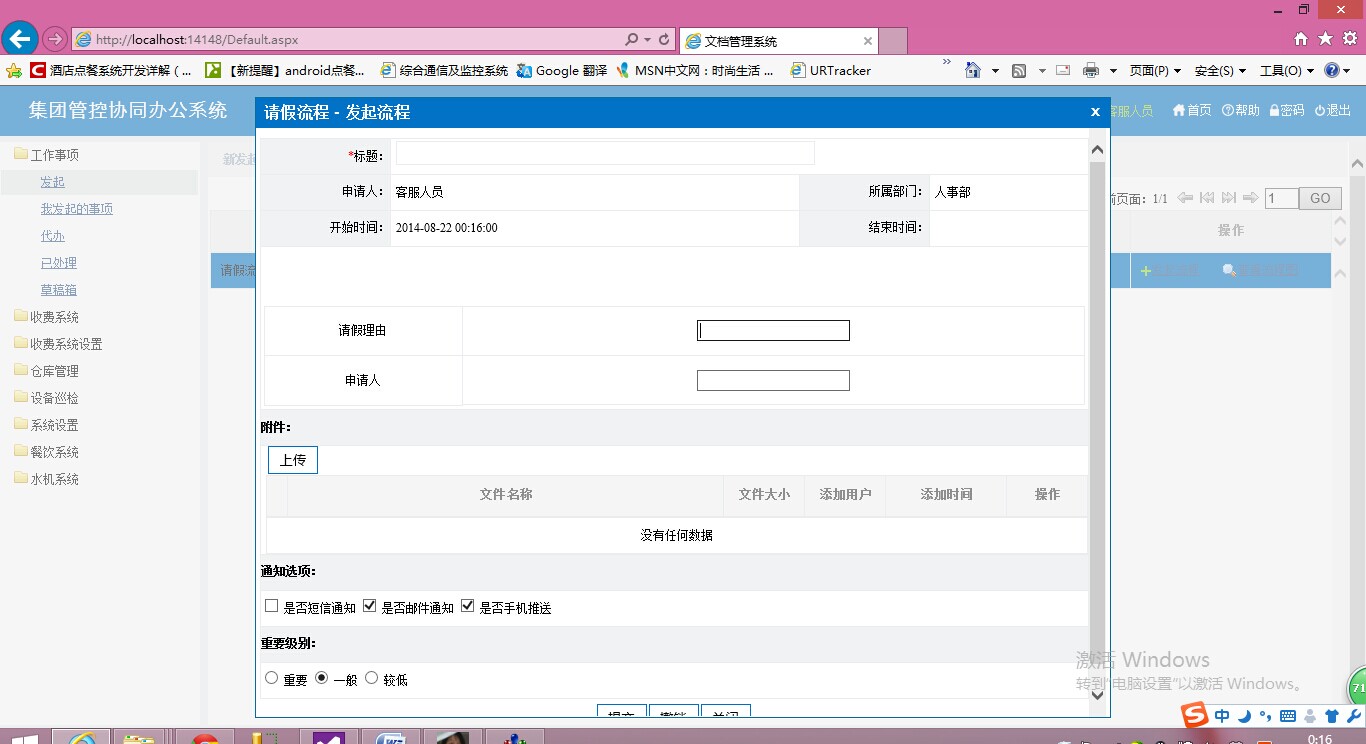

果然没错，是它是它；我们发起一个，看是否这杨跑呢？

悠嘻，没错，是我写的个table，没错；

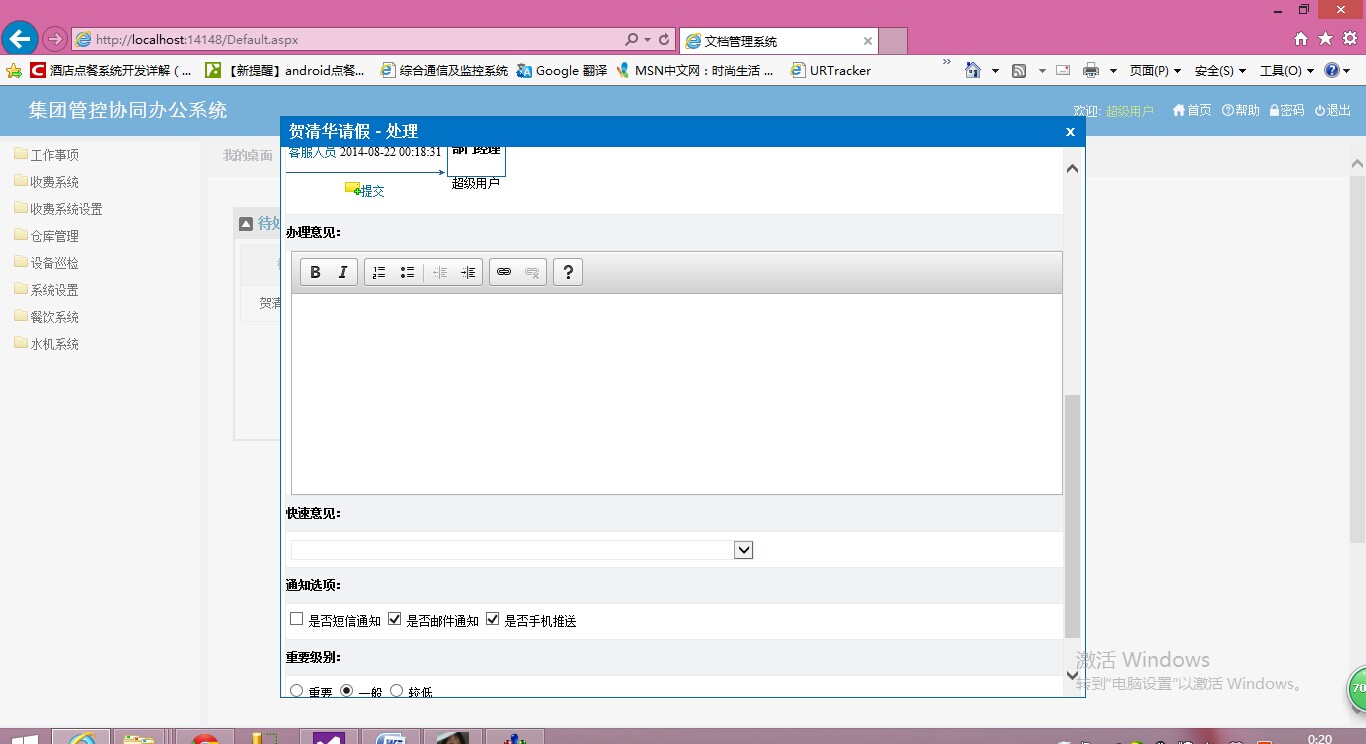

填好了提交了，下个环节应该是超级用户来处理的；

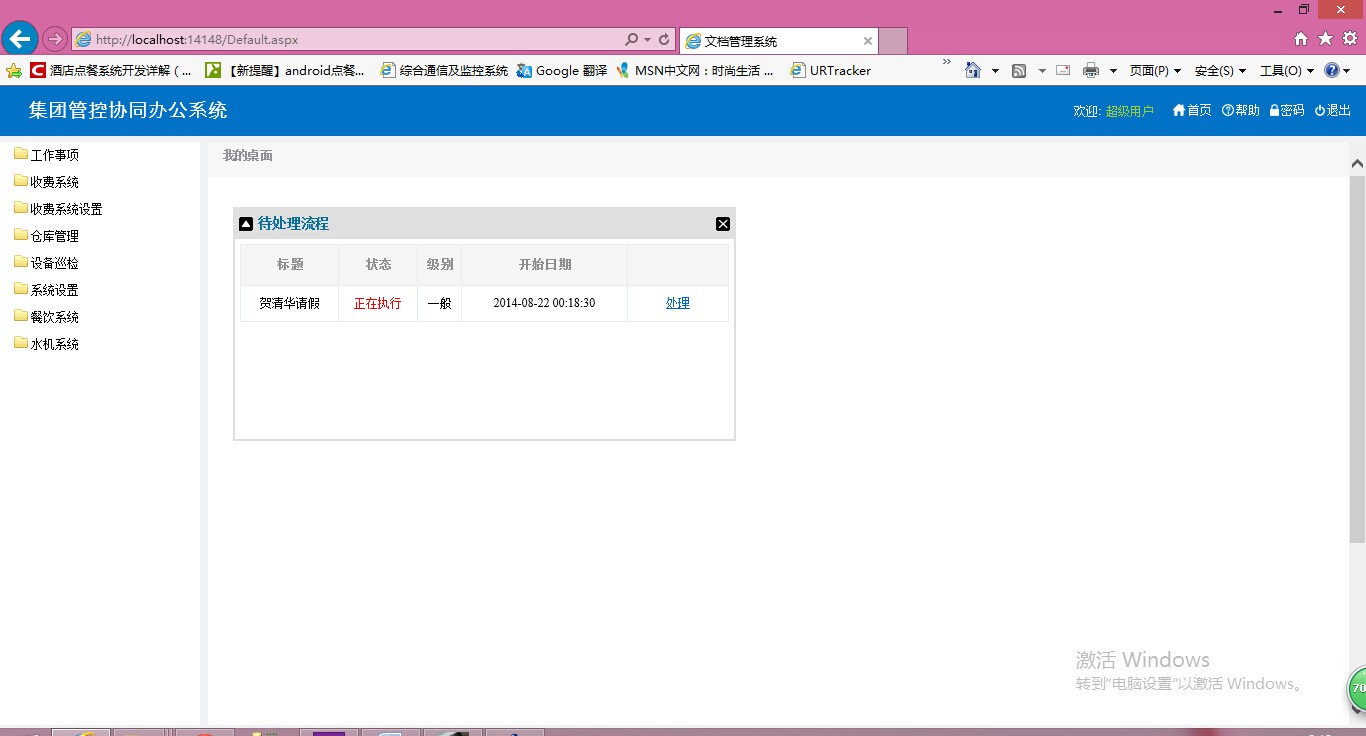

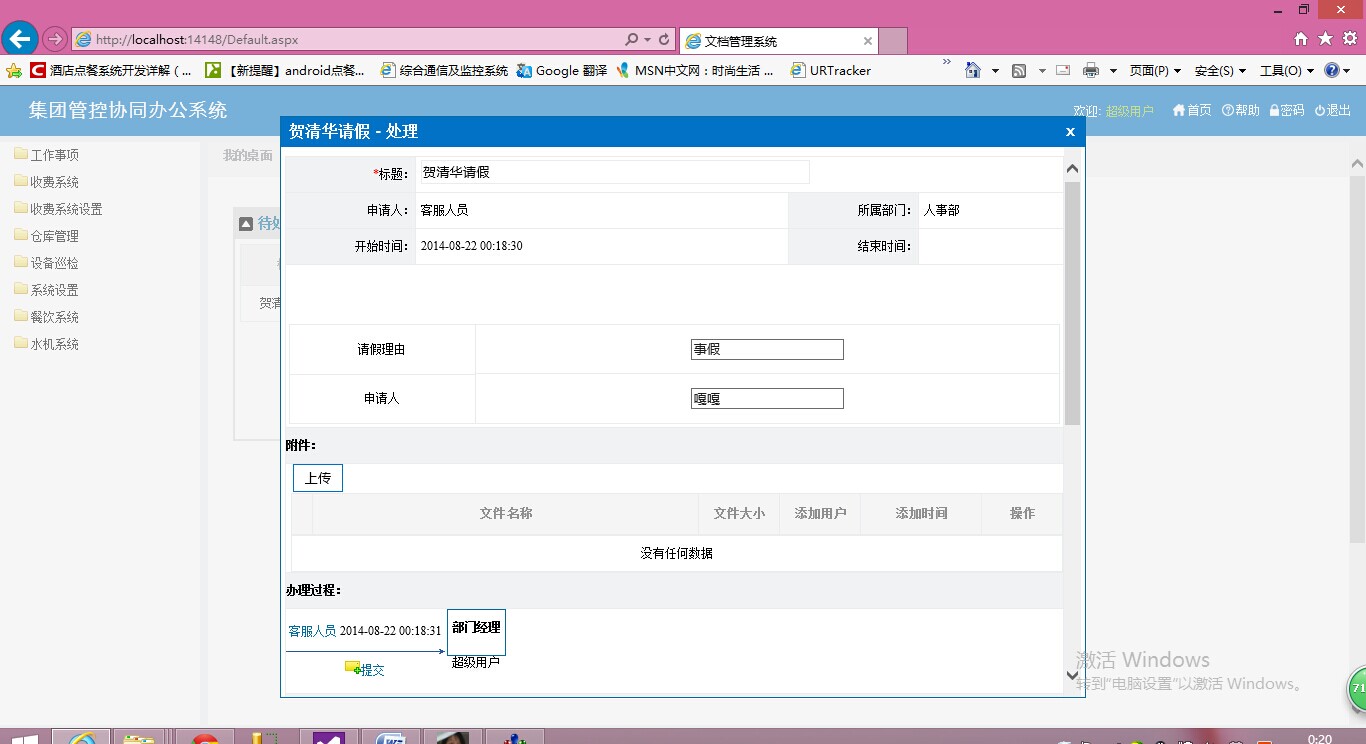

进去看下

简单的流程就跑完了；
